文章图片

天线滤波元件一览 。

文章图片

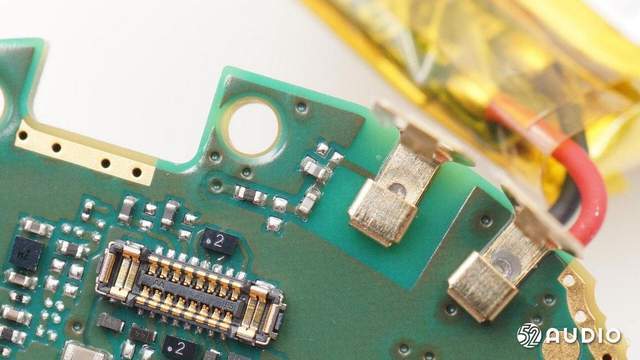

主板天线触点特写 。

文章图片

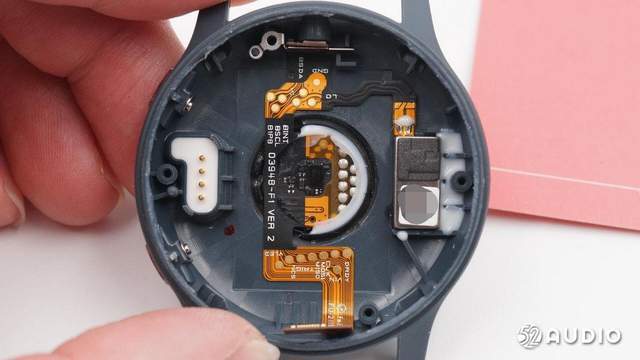

手表壳体底部一览 。

文章图片

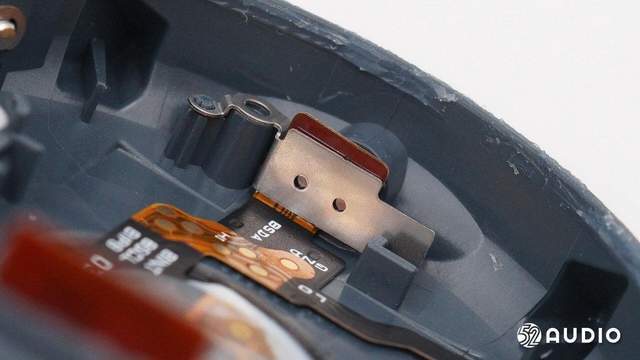

气压传感器固定加强挡板 。

文章图片

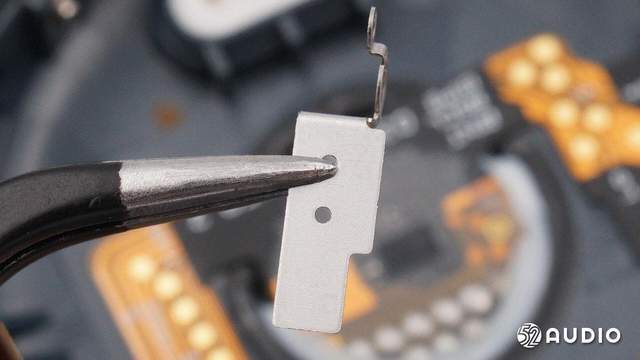

取下气压传感器固定加强挡板 。

文章图片

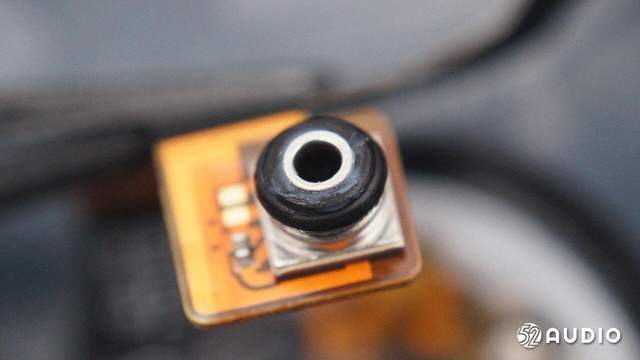

气压传感器正面一览 ， 装有防水硅胶垫 。

文章图片

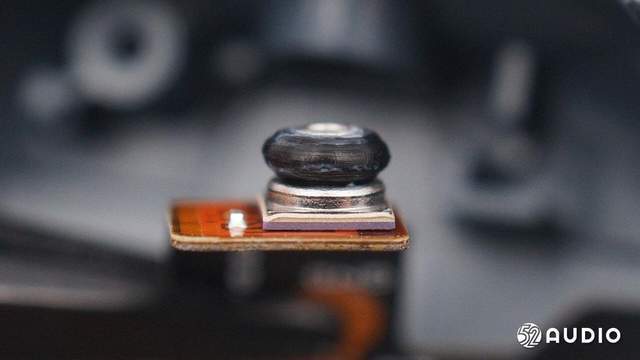

气压传感器侧面一览 。

文章图片

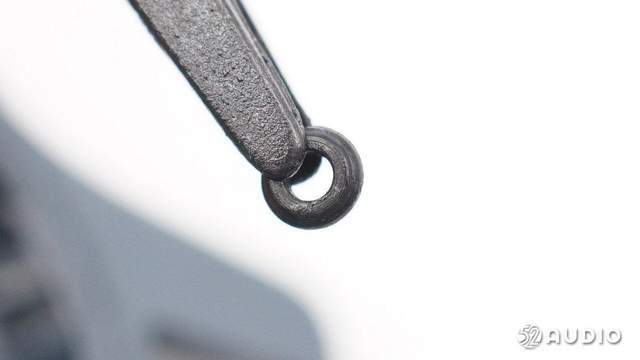

拆下防水硅胶垫圈 。

文章图片

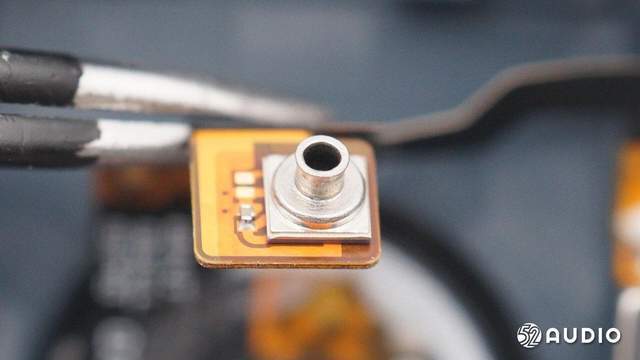

气压传感器拆掉防水硅胶圈后一览 。

文章图片

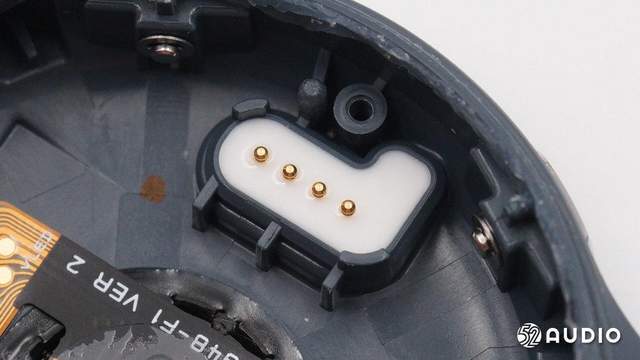

给电池充电的触点特写 ， 用凝胶密封防水 。

文章图片

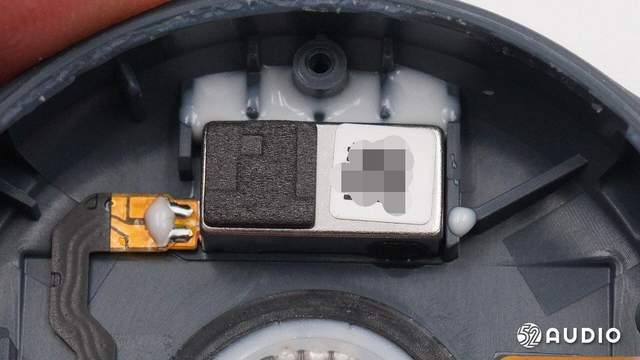

震动马达特写 。

文章图片

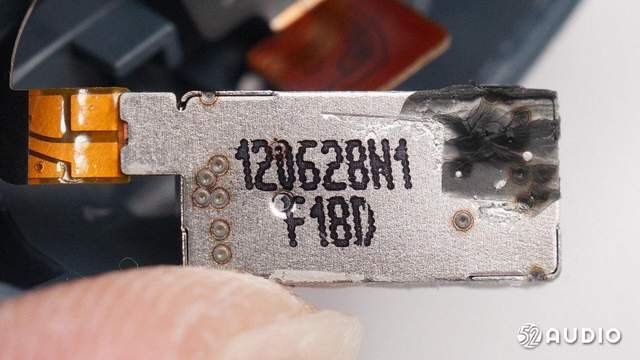

拆下震动马达 ， 丝印120628N1F18D 。

文章图片

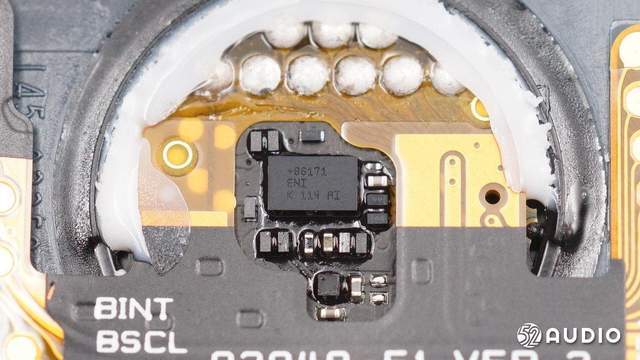

背面中心是美信MAX86171传感器前端 ， MAX86171为超低功耗、光学数据采集系统 ， 具有发送和接收通道 。 发送器侧 ， MAX86171具有9个LED驱动器输出引脚 ， 可利用三个高电流、8位LED驱动器编程获得 。 接收器侧 ， MAX86171有两个低噪声电荷积分模拟前端 ， 每个模拟前端包括独立的19.5位ADC和业界一流的环境光抵消(ALC)电路 ， 组成当今市场上最高性能的集成式光学数据采集系统 。MAX86171拥有较低功耗、紧凑的尺寸、使用简单且灵活 ， 是脉搏血氧仪和心率检测等光学检测应用的理想选择 。MAX86171工作在1.8V主电源和3.1V至5.5V LED驱动器电源 。 器件以自主方式支持I2C和SPI接口 。 器件具有256字内置FIFO 。 MAX86171采用小尺寸28焊球WLP封装 。

文章图片

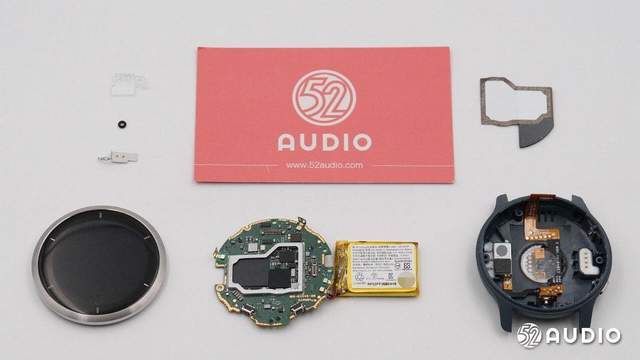

GARMIN佳明VENU2手表拆解全家福 。
三、我爱音频网总结
GARMIN佳明VENU2手表外观参考了流行的大表盘的设计 ， 使用运动硅胶做手表外部配件的主要材质不怕运动出汗 。 设计上 ， 麦克风隐藏在表盘侧面 ， 配有防水硅胶垫 。
使用Apollo3 Blue 超低功耗微控制器? 。 Apollo3 Blue MCU为电池供电设备设定了能效的新标准 ， 集成了Arm@ Cortex@-M4处理器 ， 内核的计算能力提高到96 MHz 。 电源管理使用Maxim美信MAX20360高度集成的可编程电源管理方案芯片 ， SoT-25封装 ， 电池容量225mAh ， 足够日常使用 。
手表背面使用两颗美信MAX86171光学传感器是脉搏血氧仪和心率检测等光学检测应用的理想选择 ， 配合Firstbeat公司健康生理数据分析 。 可以达到用数据定制个人健康运动计划 ， 带来更好的运动以及健康体验 。
