文章图片

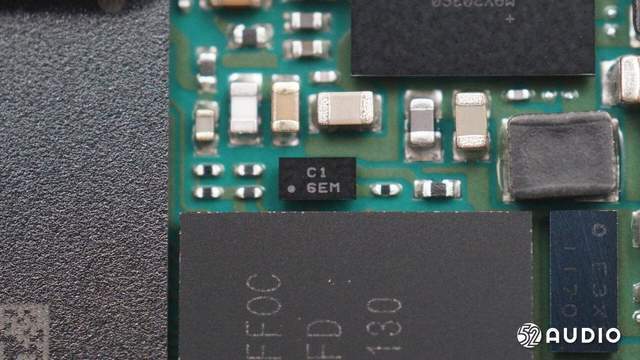

丝印C1 6EM的IC 。

文章图片

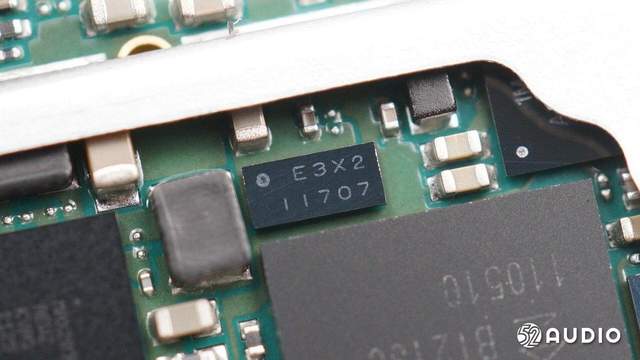

丝印E3X2的IC 。

文章图片

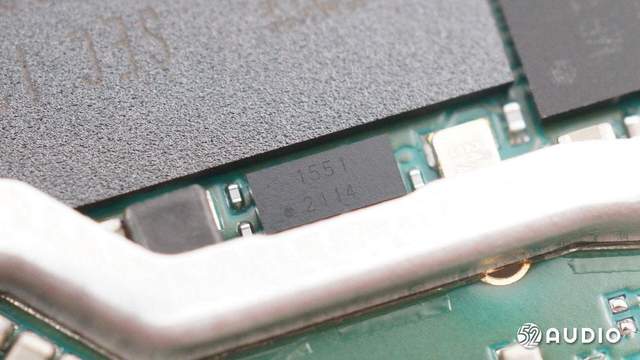

丝印1551 2114的IC 。

文章图片

Apollo3 Blue 超低功耗微控制器? ， Apollo MCU系列是一款超低功耗、高度集成的微控制器平台 ， 基于Ambiq Micro的专利亚阈值功率优化技术（SPOT TM） ， 专为电池供电和便携式移动设备而设计 。 Apollo3 Blue MCU为电池供电设备设定了能效的新标准 ， 集成了Arm@ Cortex@-M4处理器 ， 带有浮点单元和TurboSPOTTM ， 将Arm Cortex-M4F内核的计算能力提高到96 MHz ， 同时将有功功耗降低到<6uA/ MHz 。 这种组合大大降低了能耗 ， 同时仍然能够实现丰富的应用处理能力 ， 从而为电池供电的设备增加更大的功能并延长使用寿命 。 ?
? Apollo3 Blue为Ambiq基于SPOT的Apollo MCU系列带来了几项新功能 ， 包括集成的DMA引擎 ， QSPI接口和用于超低功耗模拟手表手部管理的高级步进电机??控制 。 凭借前所未有的能效和 PDM 麦克风输入 ， Ap01103 Blue 也是 Ambiq 的 Voice-on-SPOTTM 参考平台的核心 ， 使其成为希望为电池供电设备添加始终在线的语音助手集成和命令识别的客户的理想设备 。 为了提高设计灵活性并实现与手机和云的连接 ， Apollo3 Blue为超低功耗BLE5连接平台提供了专用的第二个内核 ， 可提供卓越的RF吞吐量 ， 并为用户应用留下大量可用资源 。 ?

文章图片

手表主板背面一览 ， 豪鹏科技旗下子公司曙鹏科技制造的软包锂离子电池安装在主板背面 。

文章图片

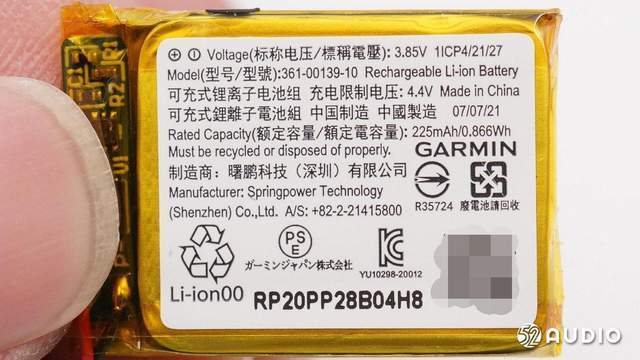

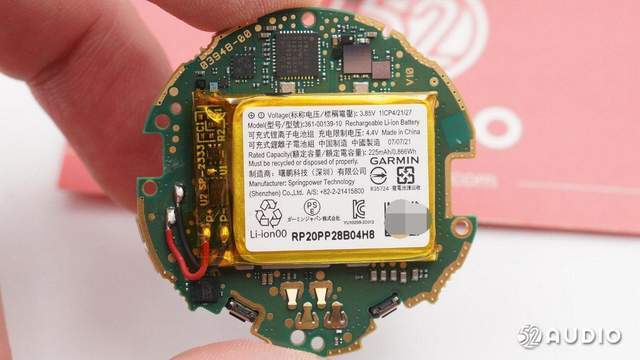

可充电锂离子电池组标签信息一览 。 型号：361-00139-10；标称电压：3.85V ， 充电限制电压4.4V ， 属于当前行业内较高端的高电压电池 ， 采用的高能量密度设计保证长期续航；电池容量：225mAh/0.866Wh；制造商：豪鹏科技旗下子公司曙鹏科技有限公司 。 在高电压大容量的加持下 ， GARMIN VENU2的续航可长达11天 ， 相比VENU第一代的5天续航提升了一倍多 。

文章图片

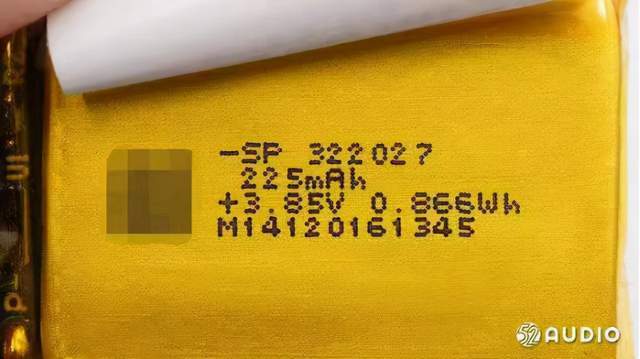

撕开电池外部标签 ， 电池外壳丝印SP322027来自深圳曙鹏科技制造的软包锂离子电池 ， 外部标签一致 。

文章图片

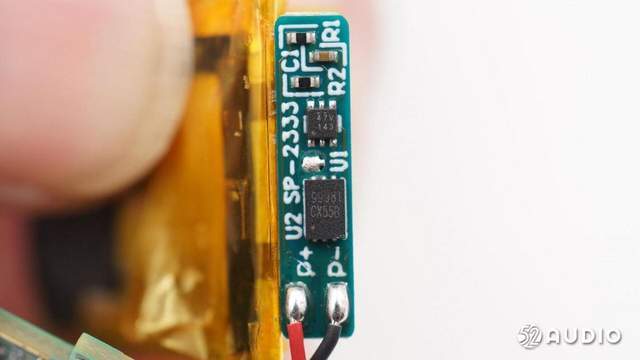

电池配备有电路保护板 ， 保护板上有保护电路的IC和MOS管 。

文章图片

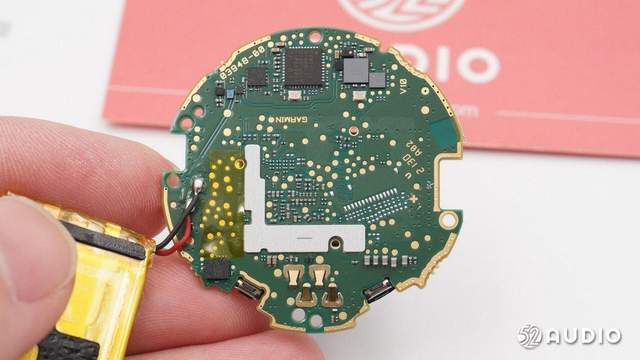

拿开电池 ， 可看到电池通过电路保护板上的导线和主板连接 。

文章图片

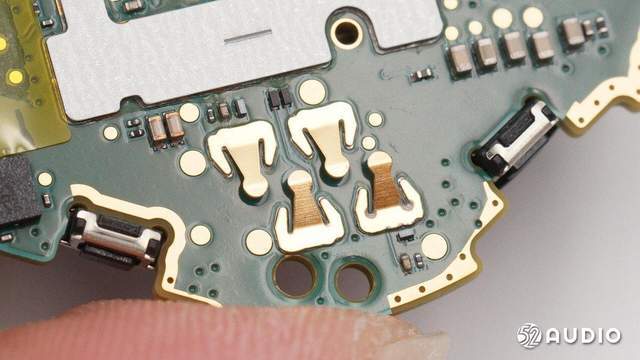

用于和充电线顶针接触的金属片特写 ， 可上下活动 ， 顶针接入时 ， 金属片压到电路主板上 。

文章图片

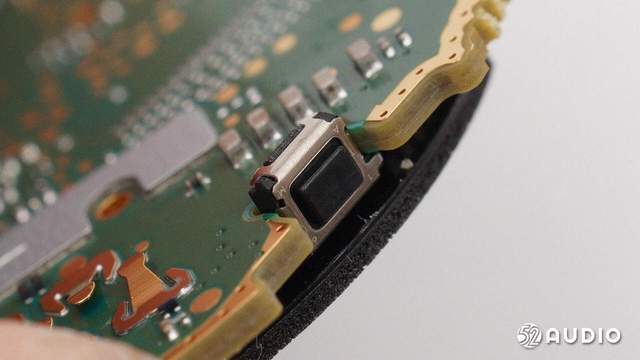

主板上的微动按键一览 。

文章图片

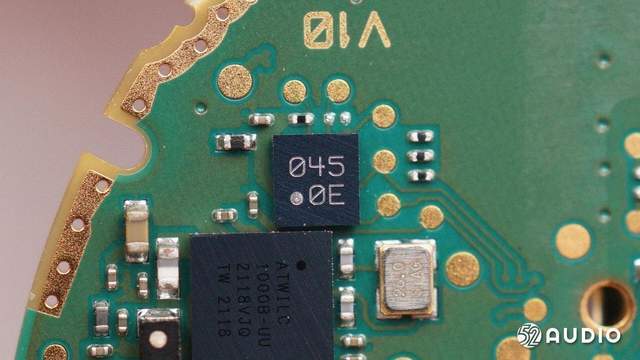

丝印0450E的IC 。
