很多时候 ， 特别是在网上商店 ， 涡旋泵以“离心”的名义出售 。 为什么这些泵会被混淆 ， 它们到底有什么区别？本篇文章讲清楚 。

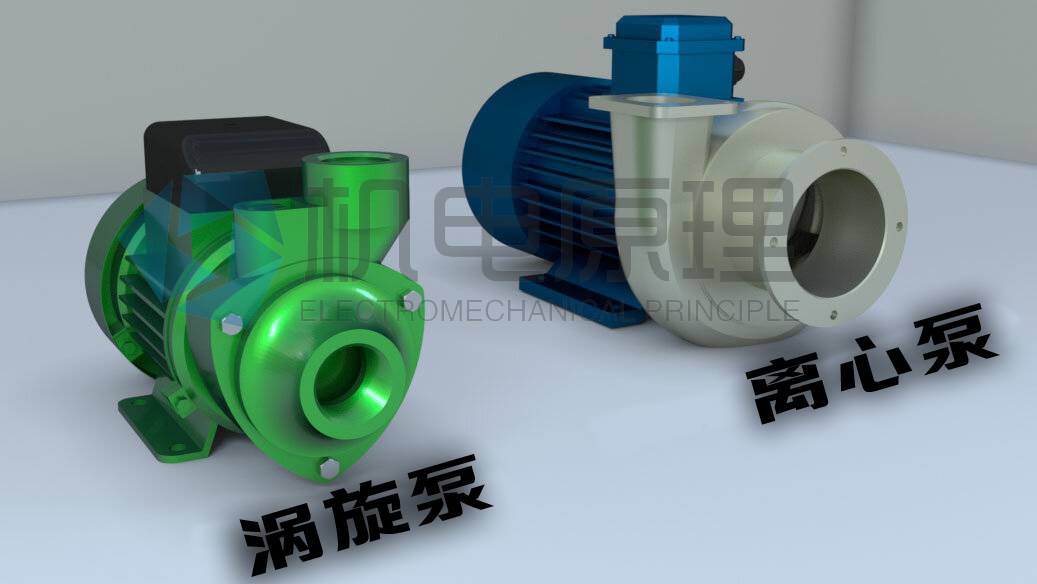

涡旋泵和离心泵
首先 ， 我注意到涡旋泵和离心泵是完全不同的机器 ， 尽管它们都是水泵 。 两种泵均可用于输送液体介质 。 这是相似的地方 。
旋涡泵和离心泵的区别叶轮的叶片形状和排列方式不同 。

涡流和离心（叶片）叶轮
泵有不同的叶轮 ， 因为它们的工作方式不同 。 在离心泵中 ， 当叶轮旋转时 ， 叶片作用于液体 ， 使其加速并迫使其随叶轮旋转 。

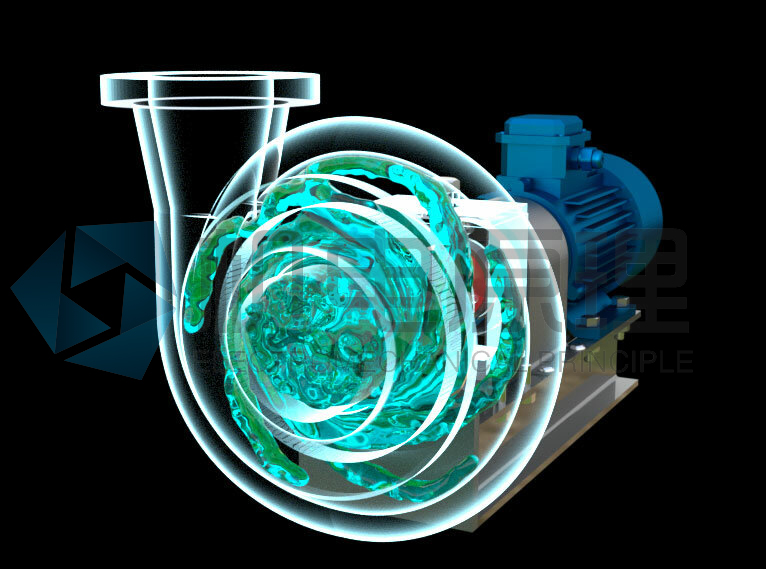

离心泵中的流体运动
分散的流体从中心向周边移动 ， 进入一个螺旋出口 ， 这是一个流动面积不断增加的螺旋腔 。 在螺旋出口中 ， 部分速度将压头转换为压力 ， 然后液体通过扩散器 - 膨胀管进入出水口 。
涡旋泵的工作方式不同 。 泵壳内有一个同心通道 ， 由一个跨接器重叠 ， 可防止液体从压力管移动到吸入管 。
当轮子旋转时 ， 叶片作用于液体 ， 使其移动 。 流体的运动可以有条件地分为两个部分：第一个是圆形的 ， 与轮子的旋转方向同向 ， 第二个是径向的 ， 从中心向四周扩散 。

涡旋泵中的流体运动
来自叶片的液体进入同心通道 ， 虽然它比通道中的液体移动得更快 ， 但发生强烈混合 ， 分散的流体进入通道 ， 而来自通道的液体则相反 ， 进入轮叶 。 一方面 ， 流体的混合提供了从叶片到液体的多次能量传递 ， 另一方面 ， 它会导致涡流的形成 ， 从而导致大量的水力能量损失 。
由于叶片对液体的反复冲击 ， 涡流泵能够产生高扬程 ， 但随着供应量的增加 ， 能量损失显着增加 。 因此 ， 要获得大流量 ， 最好使用离心泵 ， 如果要获得高扬程最好使用涡旋泵 。
离心泵和涡旋泵的特点涡旋泵能够产生高达 250 米的扬程和每小时约 40 立方米的流量 。 由于效率低 ， 制造的泵的最大功率为 20~25 kW ， 由于能量损失大 ， 进一步增加功率是不切实际的 。 由于端部间隙小 ， 涡旋泵不能用于泵送含有固体颗粒的液体 。 涡旋泵适用于供水、供暖、灌溉系统中的供水 。
工业生产的离心泵流量从每小时5到360立方米 ， 压力可达90米 ， 离心机功率可达数百千瓦 。 此外 ， 与涡旋泵相比 ， 离心泵具有更好的汽蚀性能 。

离心泵
自吸自吸是泵从吸入管中去除空气的能力 ， 确保它充满来自与大气相连的液体 。
特殊设计的涡旋泵能够在上次启动后 ， 在泵的工作腔中残留少量液体的情况下提供自吸 。

旋涡自吸泵
为了确保泵的自吸 ， 入口和出口管必须位于比同心通道更小的半径上 。 当泵启动时 ， 剩余的液体在叶轮叶片的作用下 ， 由中心向外围运动 ， 落入同心通道中 。 腾出的空间被来自腔室的空气占据 ， 然后是来自吸入管的空气 。 通道中的液体会回到叶片之间的空间中 。 流动的流体将空气置换到压力通道中 。 事实证明 ， 液体首先从叶轮移动到通道 ， 然后从通道到叶轮 ， 并充当液体置换器 。
