图 10
SPI0总线的SPI0_CS0(A16)片选引脚在核心板内部已被SPI FLASH使用 ， 同时SPI0_CS0未引出核心板邮票孔管脚 。若使用含SPI FLASH的核心板 ， 邮票孔第136~138引脚只能作为SPI功能 。
2.4 引脚上下拉说明下表为核心板内部已作上下拉配置引脚的说明 。表中未说明的引脚 ， 核心板内部默认未作上下拉配置 ， 直接通过邮票孔连接方式引出 。
表 7
邮票孔引脚号
芯片引脚号
引脚信号名称
上下拉配置
上下拉电阻值
79
-
RESETn_IN
上拉3.3V
100K
117
-
SYS_RESETn
上拉3.3V
10K
68
C5
C5/EXT_WAKEUP
上拉1.8V
10K

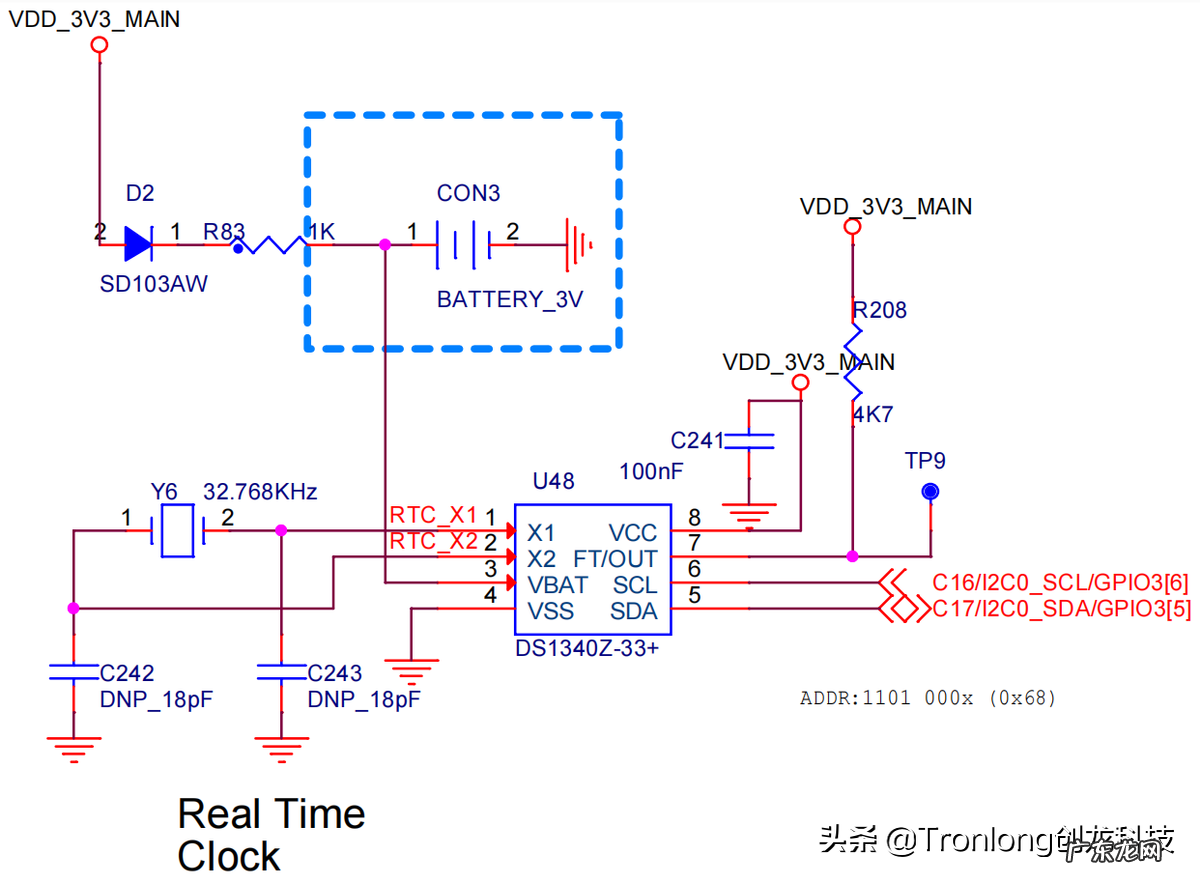

131
C16
C16/I2C0_SCL
上拉3.3V
4K7
130
C17
C17/I2C0_SDA
上拉3.3V
4K7
17
T5
T5/LCD_DATA15/GPIO0[11]
下拉
10K
16
V4
V4/LCD_DATA14/GPIO0[10]
上拉3.3V
10K
15
V3
V3/LCD_DATA13/GPIO0[9]
下拉
10K
14
V2
V2/LCD_DATA12/GPIO0[8]
下拉
10K
13
U4
U4/LCD_DATA11/GPIO2[17]
下拉
10K
12
U3
U3/LCD_DATA10/GPIO2[16]
下拉
10K
11
U2
U2/LCD_DATA9/GPIO2[15]
上拉3.3V
10K
10
U1
U1/LCD_DATA8/GPIO2[14]
下拉
10K
9
T4
T4/LCD_DATA7/GPIO2[13]
上拉3.3V
10K
8
T3
T3/LCD_DATA6/GPIO2[12]
上拉3.3V
10K
7
T2
T2/LCD_DATA5/GPIO2[11]
上拉3.3V
10K
6
T1
T1/LCD_DATA4/GPIO2[10]
上拉3.3V
100K
5
R4
R4/LCD_DATA3/GPIO2[9]
上拉3.3V
100K
4
R3
R3/LCD_DATA2/GPIO2[8]
上拉3.3V
100K
3
R2
R2/LCD_DATA1/GPIO2[7]
上拉3.3V
100K
2
R1
R1/LCD_DATA0/GPIO2[6]
上拉3.3V
100K
39
U7
U7/GPMC_AD0/MMC1_DAT0
上拉3.3V
49K9
38
V7
V7/GPMC_AD1/MMC1_DAT1
上拉3.3V
49K9
37
R8
R8/GPMC_AD2/MMC1_DAT2
上拉3.3V
49K9
36
T8
T8/GPMC_AD3/MMC1_DAT3
上拉3.3V
49K9
35
V9
V9/GPMC_CSN2/MMC1_CMD
上拉3.3V
10K
64
B18
B18/nNMI
上拉3.3V
10K
139
A16
A16/SPI0_CS0/GPIO0[5]
上拉3.3V
10K
邮票孔引脚号
芯片引脚号
引脚信号名称
上下拉配置
上下拉电阻值
79
-
RESETn_IN
上拉3.3V
100K
117
-
SYS_RESETn
上拉3.3V
10K
68
C5
C5/EXT_WAKEUP
上拉1.8V
10K
131
C16
C16/I2C0_SCL
上拉3.3V
4K7
130
C17
C17/I2C0_SDA
上拉3.3V
4K7
17
T5
T5/LCD_DATA15/GPIO0[11]
下拉
10K
16
V4
V4/LCD_DATA14/GPIO0[10]
上拉3.3V
10K
15
V3
V3/LCD_DATA13/GPIO0[9]
下拉
10K
14
V2
V2/LCD_DATA12/GPIO0[8]
下拉
10K
13
U4
U4/LCD_DATA11/GPIO2[17]
下拉
10K
12
U3
U3/LCD_DATA10/GPIO2[16]
下拉
10K
11
U2
U2/LCD_DATA9/GPIO2[15]
上拉3.3V
10K
10
U1
U1/LCD_DATA8/GPIO2[14]
下拉
10K
9
T4
T4/LCD_DATA7/GPIO2[13]
上拉3.3V
10K
8
T3
T3/LCD_DATA6/GPIO2[12]
