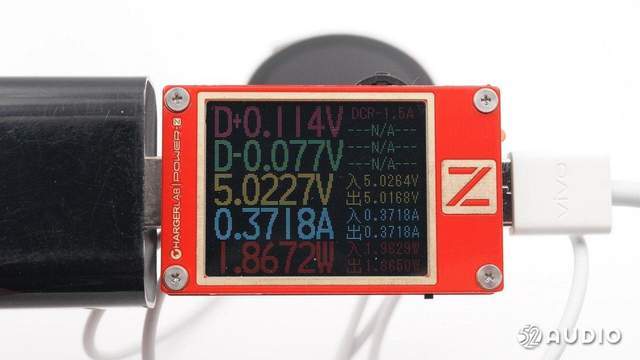

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对vivo WATCH 2手表进行有线充电测试 ， 充电电压约为5.02V、充电电流约为0.37A ， 充电功率约为1.87W 。
二、vivo WATCH 2拆解

文章图片

首先卸下手表后壳的螺丝 ， 分离底壳和手表框体 。

文章图片

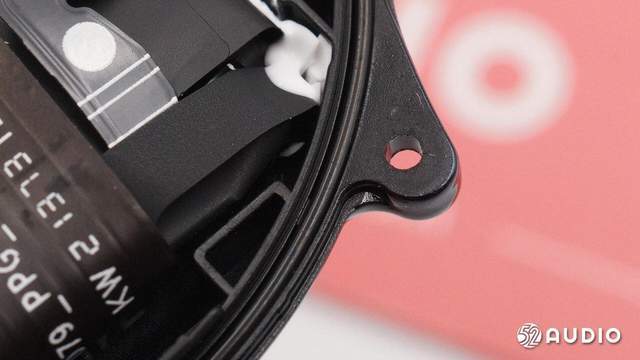

固定手表的后壳边缘嵌有防水橡胶圈 。

文章图片

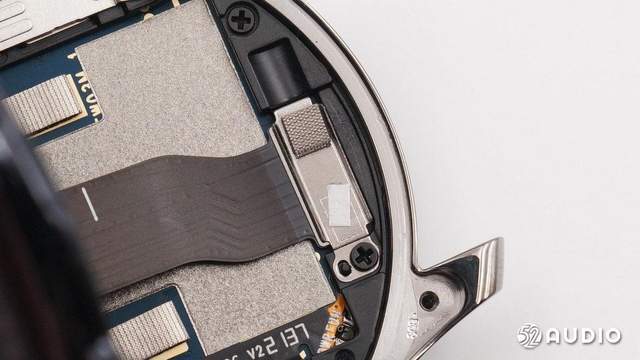

后壳和手表主板连接的传感器/电池排线设有金属压板 ， 使用螺丝固定 。 另外金属盖这部分表壳边缘打磨的非常平整 ， 利于与后壳橡胶圈接触增强密封性 。

文章图片

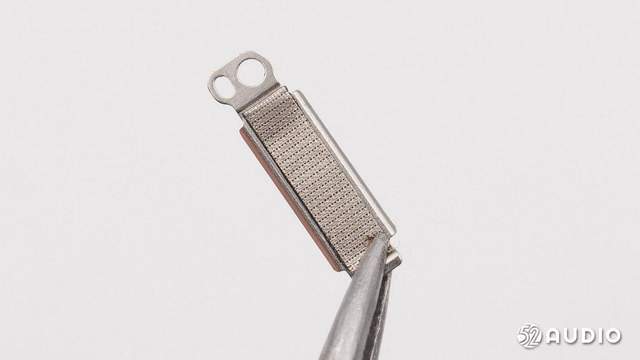

拆下固定FPC排线的金属盖板 。

文章图片

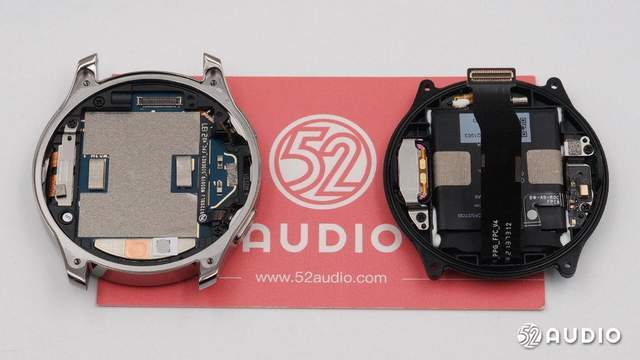

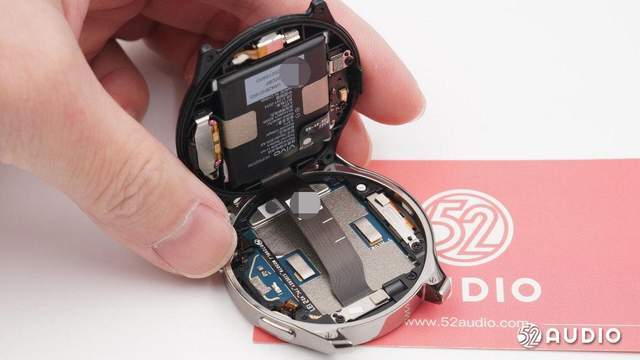

分离手表前壳和后壳 。

文章图片

vivo WATCH 2底壳结构一览 。

文章图片

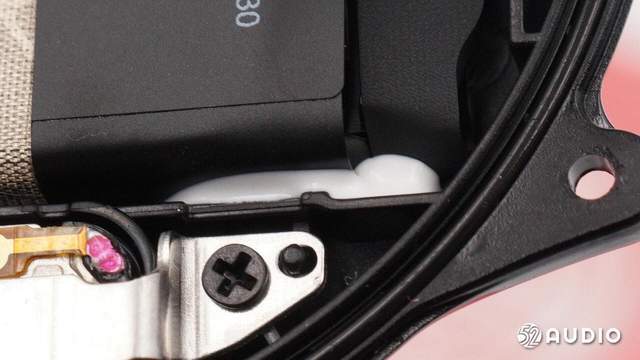

电池通过白胶固定在手表底壳上 。

文章图片

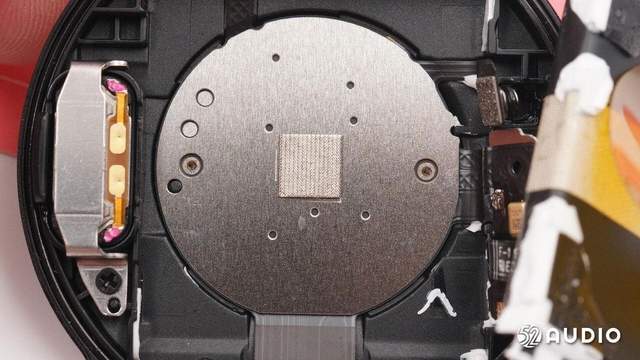

取出电池 ， 可以看到手表底壳上的传感器模组小板的背面覆盖有大面积绝缘胶用于隔离电池 ， 中间是一块导电布接地 。

文章图片

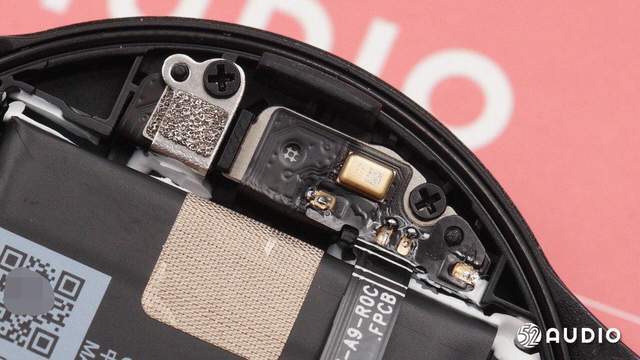

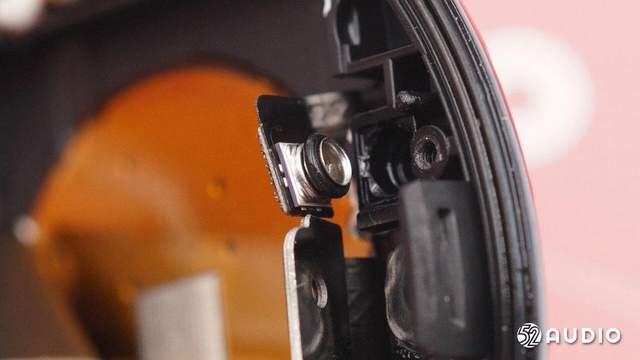

MEMS麦克风小板通过螺丝固定在了表壳底部上 。

文章图片

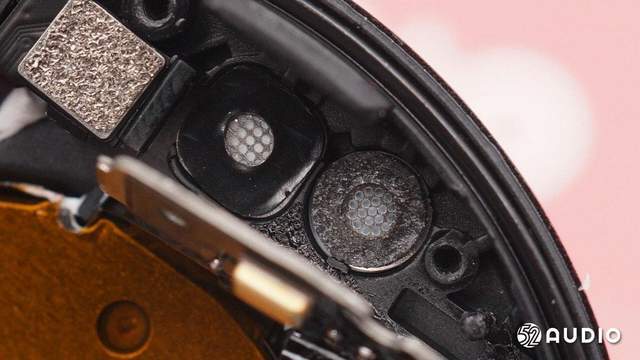

卸下麦克风小板上的螺丝 ， 在麦克风小板底下设有带防水垫圈的麦克风开孔 。

文章图片

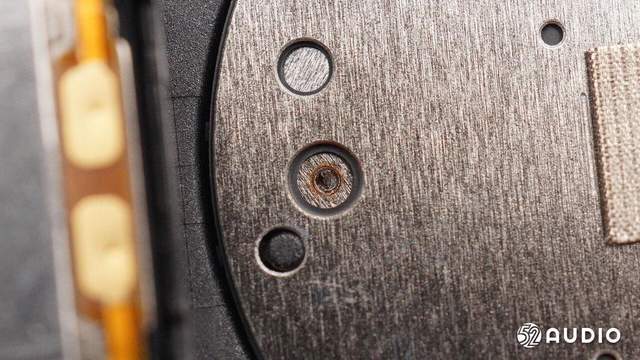

在手表底壳上还装有气压传感器 ， 用于感知外界大气压的变化 ， 为手表提供气压数据 。

文章图片

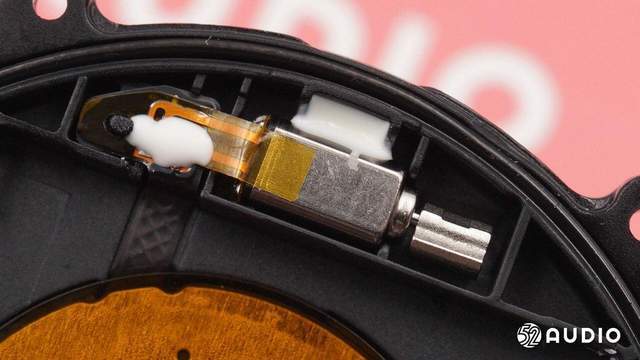

转子振动马达安装在手表底壳设计的凹槽结构内 ， 排线通过白色胶水固定在手表底壳上 。

文章图片

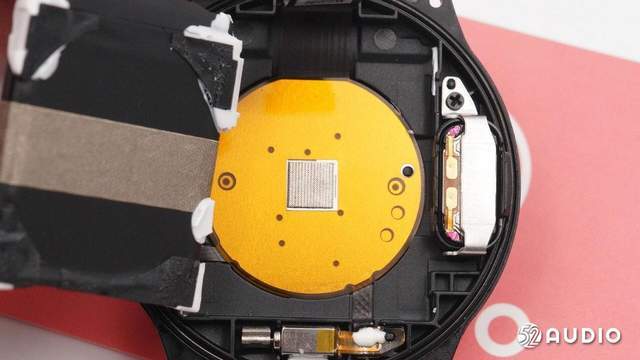

撕开传感器模组背面上的绝缘胶带 。

文章图片

传感器模组小板通过点焊的形式与充电触点相连 ， 缺点是损坏不易更换 ， 优点是密封性强 。

文章图片

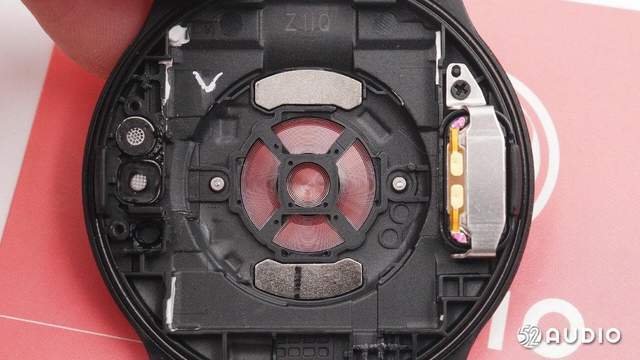

打开焊点 ， 取下传感器 ， 手表底壳内部结构一览 。

文章图片

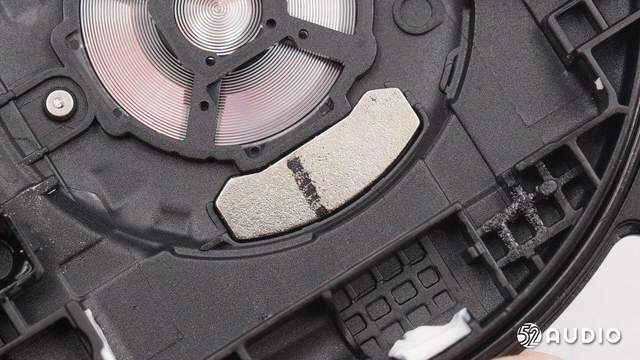

手表底壳内对称放置了两块磁铁 ， 用于和磁吸充电底座吸附 。

文章图片

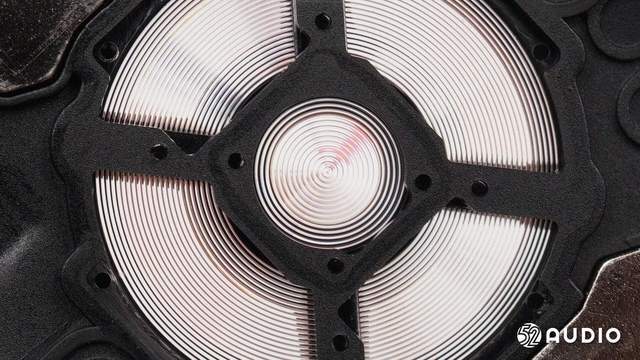

传感器模组的菲涅尔透镜结构特写 。
