文章图片

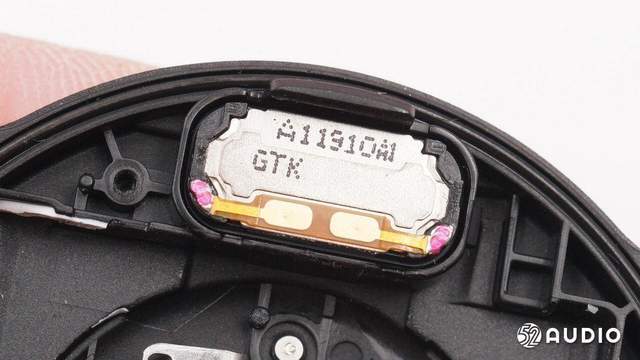

扬声器背面一览 ， 丝印信息“A11910A1 GTK“ 。

文章图片

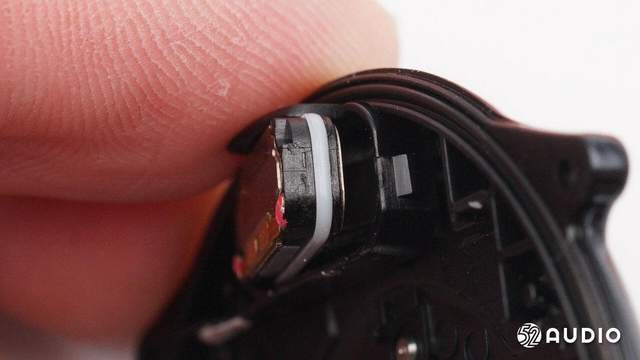

扬声器侧面设有防尘防水的密封垫圈 。

文章图片

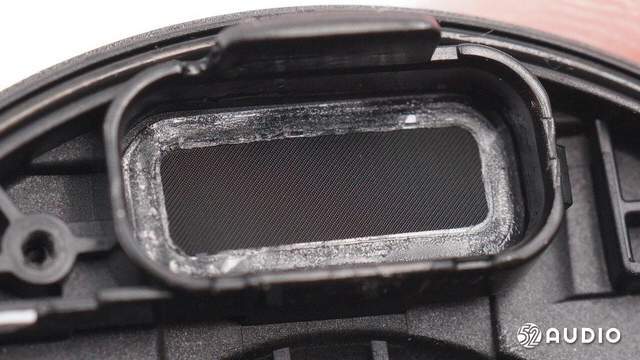

手表后壳扬声器开孔内部结构一览 ， 细密的防尘网 ， 防止异物进入手表内部 。

文章图片

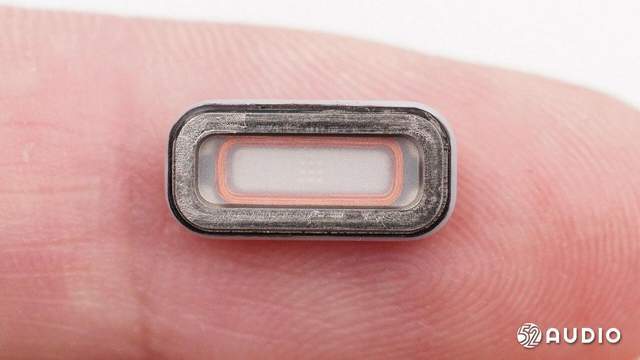

扬声器正面一览 ， 双面胶圈用于密封 。

文章图片

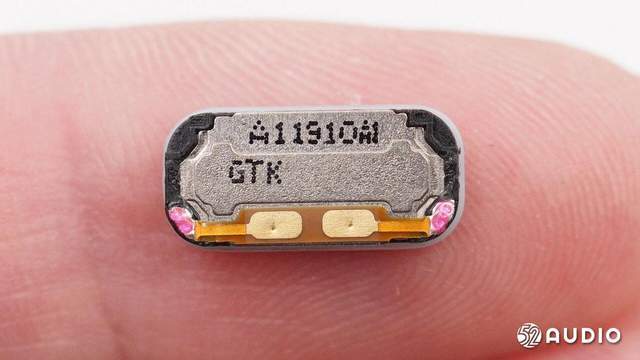

扬声器背面一览 ， 丝印信息“A11910A1 GTK” 。

文章图片

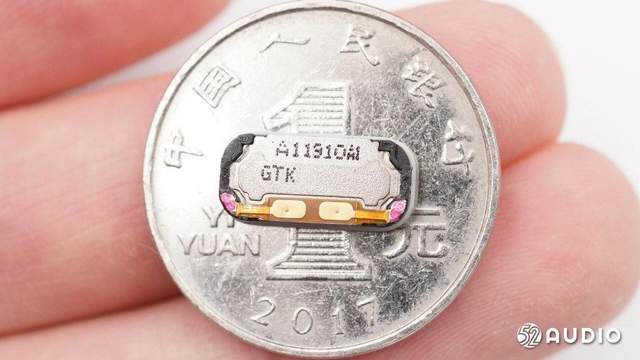

扬声器与1元硬币对比大小 。

文章图片

拆下手表底壳上的集成了传感器模组的小板 。

文章图片

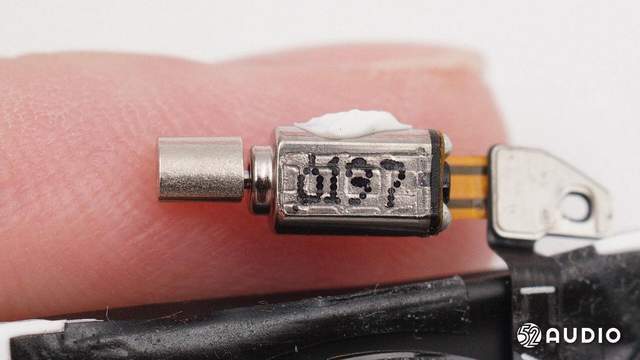

传感器模组小板上的转子马达特写 ， 丝印“6197” 。

文章图片

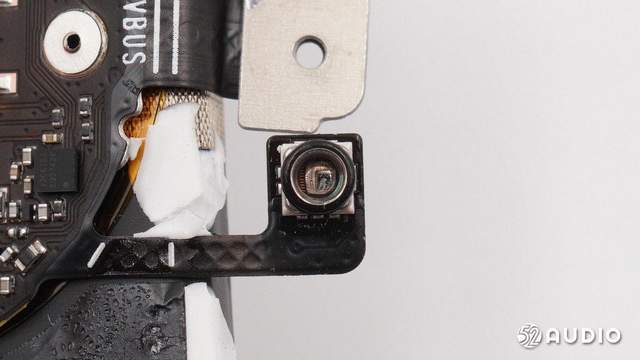

传感器模组小板上的气压传感器一览 。

文章图片

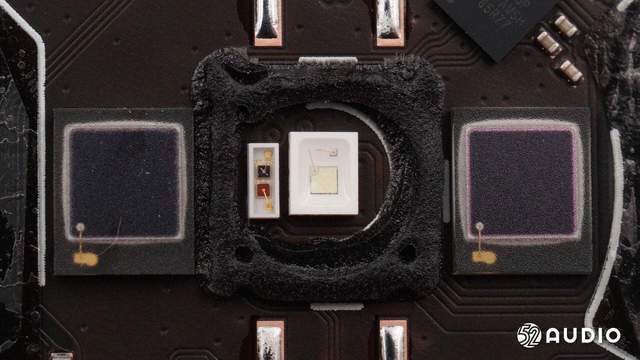

传感器模组特写 ， 中间设有LED灯 。

文章图片

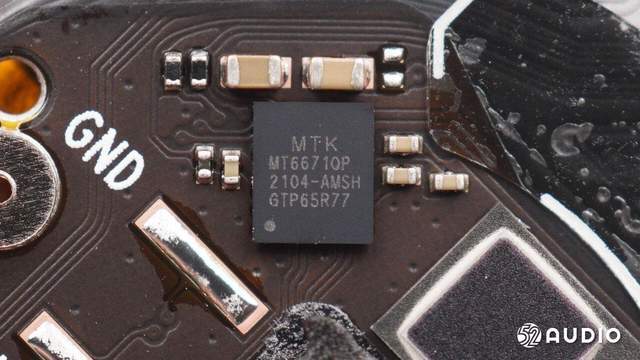

MTK联发科型号MT66710P的芯片 ， 从位置来看是一颗传感器前端 。

文章图片

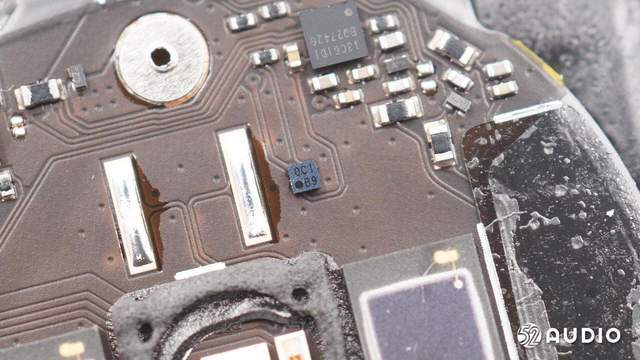

丝印“OCI B9”的IC 。

文章图片

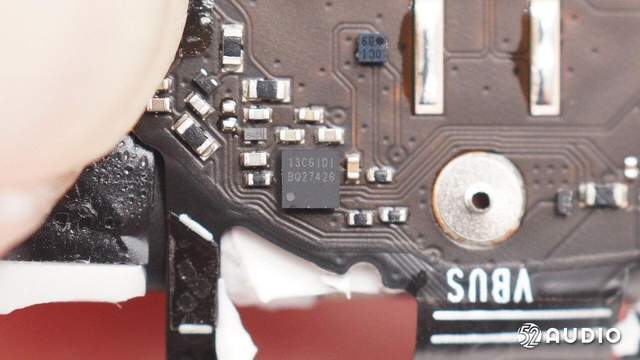

TI德州仪器型号BQ27426的电池电量监测计 ， 用于单节电池电量监测 ， 只需进行少量的用户配置和系统微控制器固件开发工作即可快速启动系统 。
BQ27426通过预编程三种化学配置文件 ， 能够最大限度减少用户配置 ， 并帮助客户管理项目中不同电池化学成分的库存 。 BQ27426电池电量监测计在休眠模式下具有超低功耗 ， 有助于延长电池运行时间；可配置中断有助于节省系统功耗 ， 释放主机使其停止继续轮询；外部热敏电阻为精确温度感测提供支持 。BQ27426电池电量监测计使用已获专利的 Impedance Track? 算法来进行电量监测 ， 并提供诸如剩余电量 (mAh)、充电状态 (%) 和电池电压 (mV) 等信息 。
使用 BQ27426 电量监测计进行电池电量监测时 ， 只需连接至可拆卸电池组或嵌入式电池电路的 PACK+ (P+) 和 PACK- (P-) 。 该器件采用微型 9 球、1.62mm × 1.58mm、0.5mm 间距的 NanoFree?芯片级封装 (DSBGA) ， 是空间受限类应用的理想选择 。

文章图片

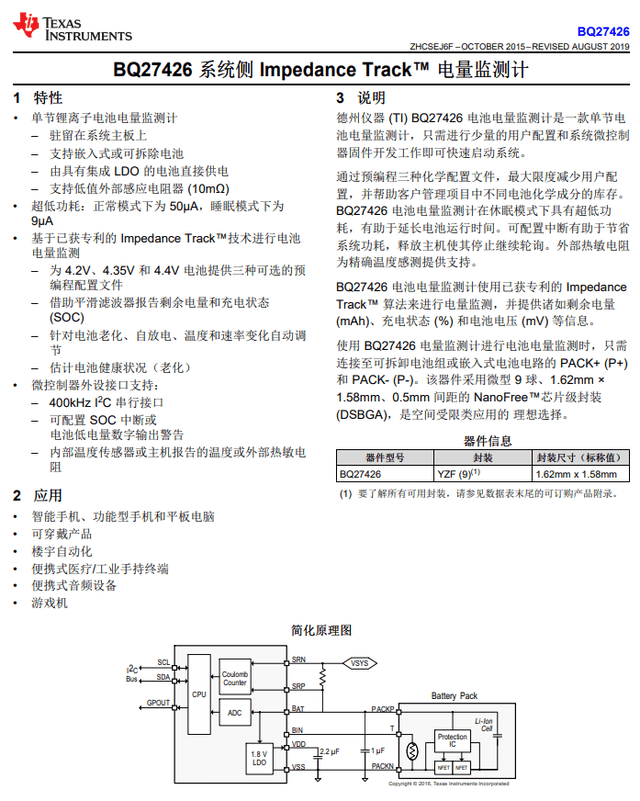

TI德州仪器型号BQ27426的电池电量监测计的详细资料 。

文章图片

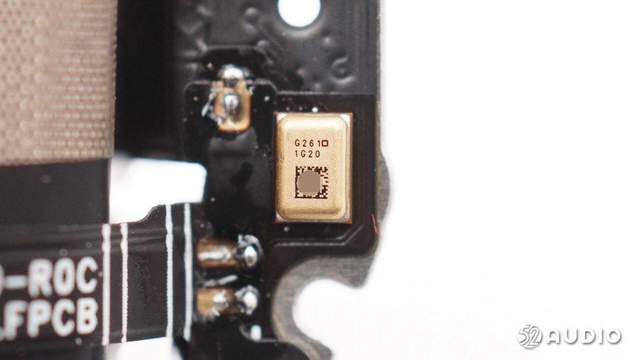

镭雕“G2610 1G20”的MEMS麦克风 ， 用于为手表提供拾音功能 。
