在手表主板背面集成了手表主要的工作芯片 。

文章图片

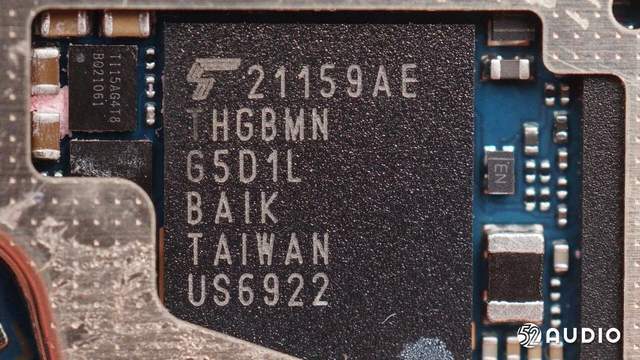

KIOXIA铠侠型号THGBMNG5D1LBAIK的定制eMMC芯片 ， 具有ECC、擦写平衡和坏块管理等控制功能的NAND闪存产品 ， 同时eMMC也提供兼容JEDEC 5.0／5.1版本的高速存储卡接口 。 eMMC可以消除用户对于直接控制NAND闪存的顾虑 。 因此 ， eMMC更适用作为嵌入式应用中的存储设备 。

文章图片

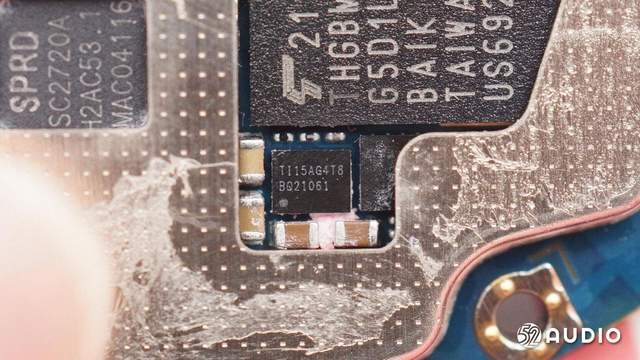

TI德州仪器型号BQ21061电池管理IC ， 其集成了适用于可穿戴设备、便携式设备和小型医疗设备的最常用功能 ， 即充电器、用于系统电源的稳定输出电压轨、LDO 以及按钮控制 。 BQ21061 IC 集成了具有 PowerPath 的线性充电器 ， 可快速准确地为小型电池充电 ， 同时为系统提供稳定电压 。 稳定系统电压 (PMID) 输出可通过基于下行 IC 建议运行条件和系统负载的 I2C 来实现最佳的系统运行 。

文章图片

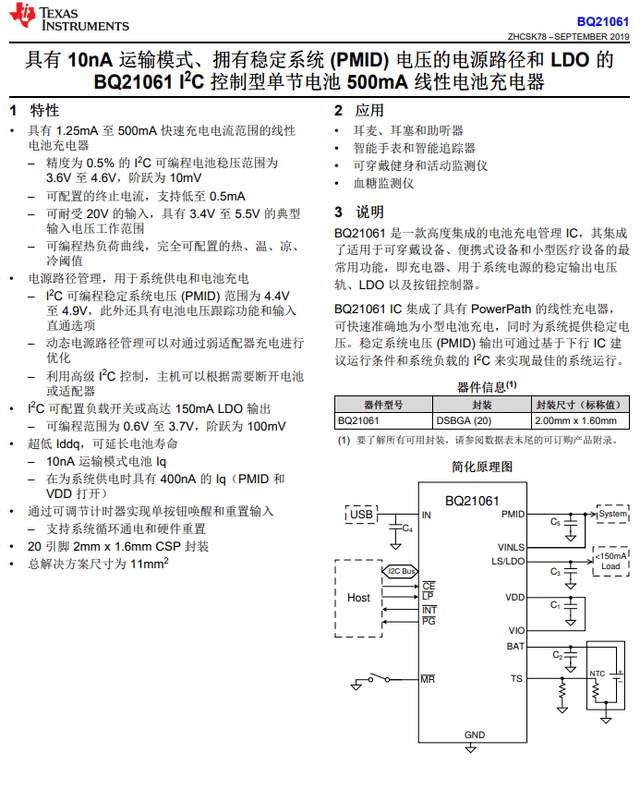

TI德州仪器型号BQ21061电池管理IC的详细资料 。

文章图片

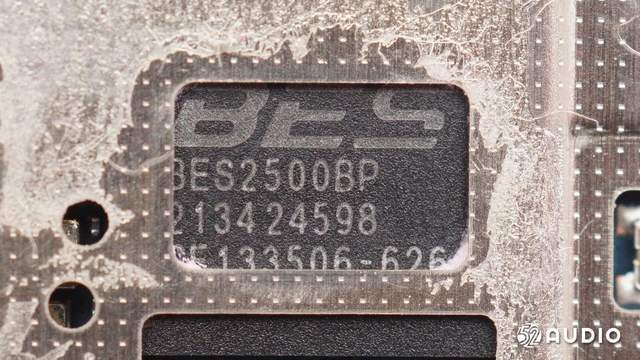

BES恒玄型号BES2500BP的蓝牙SoC ， BES2500BP是恒玄第一代智能手表芯片方案 ， 集显示、存储、音频、连接为一体 。 支持BT5.2双模蓝牙 ， 可支持BLE数据传输、蓝牙通话和音乐播放功能；内置4核CPU ， 可支持丰富的上层应用以及外接wifi/Modem的应用扩展；集成2.5D GPU、500MBps MIPI接口和640MBps的高速PSRAM ， 保证屏上60fps的流畅体验；集成超低功耗sensorhub子系统 ， 终端待机时间最长可达14天以上 。

文章图片

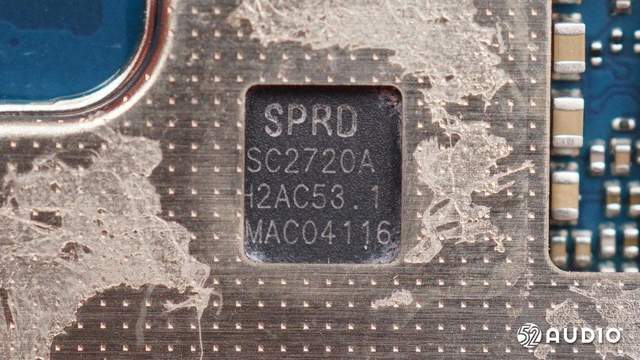

SPRD型号“SC2720A”的处理器 ， 用于手表功能控制 。

文章图片

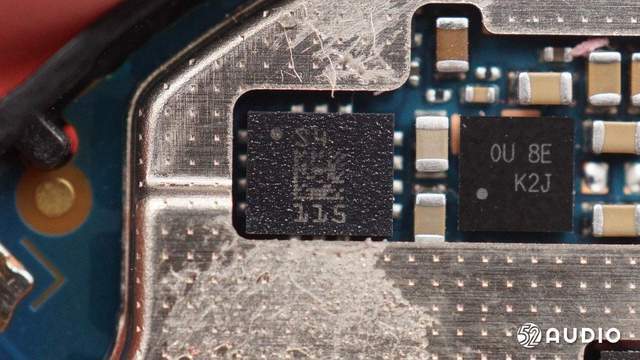

意法半导体丝印“S4 LLS”的传感器 ， 用于计步或者抬腕亮屏等功能 。

文章图片

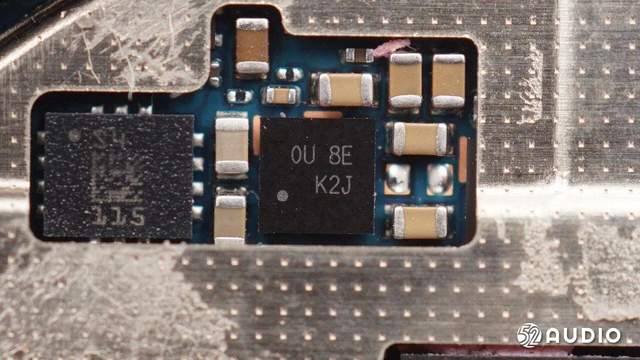

丝印“0U 8E K2J”的IC 。

文章图片

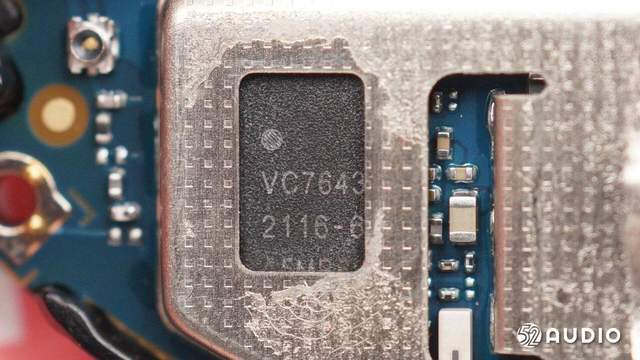

Vanchip唯捷创芯“VC7643”系列的射频功率放大器 ， 用于放大网络信号 ， 支持
蜂窝(CDMA ， WCDMA ， GSM ， UPRS ， EDGE ， LTE)等网络格式 。

文章图片

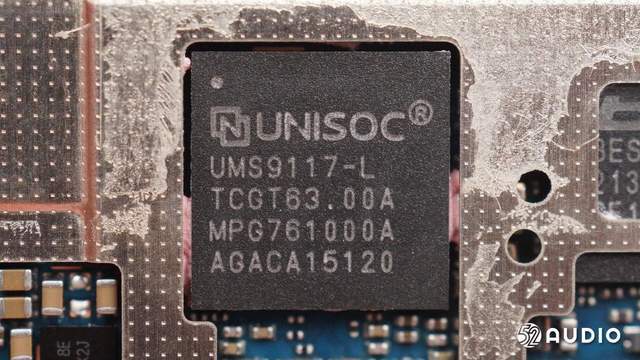

UNISOC紫光展锐丝印“UMS9117-L” ， 型号“W117”是强续航的RTOS蜂窝手表平台 ， 采用22nm工艺 ， 具有高集成、小尺寸、低功耗等优点 ， 支持轻量级RTOS系统 。 设计架构方面 ， 展锐W117采用AP+CP的芯片 ， 支持4G全网通、Cat.4和Cat.1、VoLTE高清语音通话 ， 可实现在线支付、在线音乐、语音助手等丰富功能 ， 为移动设备提供高性价比、低功耗、高性能的解决方案 。
我爱音频网从规格书上独家了解到 ， 展锐凭借多年积累的芯片设计经验 ， 将All in one 高集成芯片方案移植到MCU+W117组合方案上 。 在蜂窝通话、寻呼监测、小区切换及数据业务等方面进行优化 ， 保证了通话质量 ， 提升了接通率及网络数据速率 ， 此外当终端产品需要更强的本地算力时 ， W117的硬件特性还可作为强劲的协同处理器 ， 与MCU实现完美配合 。
续航能力方面 ， W117凭借自主研发的UCVS系列全场景功耗优化策略 ， 实现了更加灵活的功耗控制机制策略 。 从芯片设计、筛选到4G全网通的Modem侧 ， 采用低功耗优化策略和远程RRC(Radio Resource Control)智能控制技术 ， 动态调节modem功耗 ， 让猫不再发烧 ， 为手表提供7~14天的续航时间 。
