vivo WATCH 2采用自家生产的锂离子电池 ， 型号“BW-A9” ， 标称电压“3.87V” ， 额定容量“501mAh/1.93Wh” ， 充电限制电压“4.45V” ， 中国制造 。
文章图片

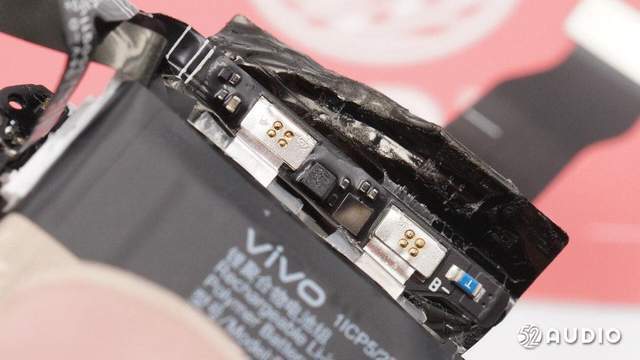

电池配备有电路保护板 ， 保护板上设计了保护电路的IC和MOS管 ， 防止过充过放 。
文章图片

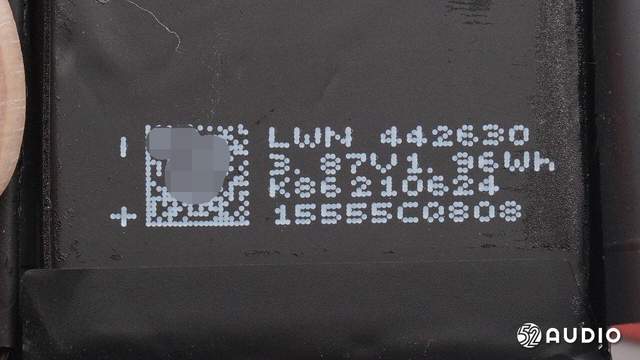

撕开电池外部标签 ， 电池内部丝印信息与外部标签一致 。
文章图片
接下来让我们看看手表中框的内部信息 。
文章图片

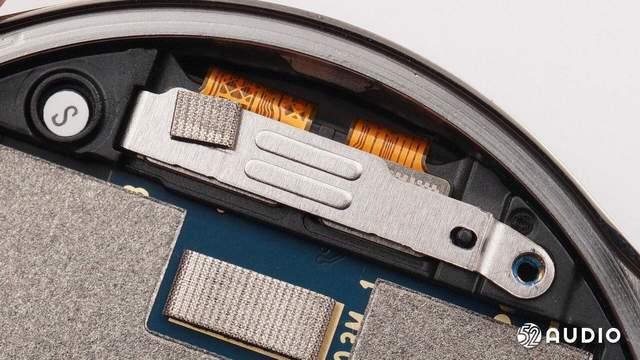

手表中框上设计了贴有导电布的金属压板 ， 用于固定屏幕和手表手表主板连接的排线 。
文章图片

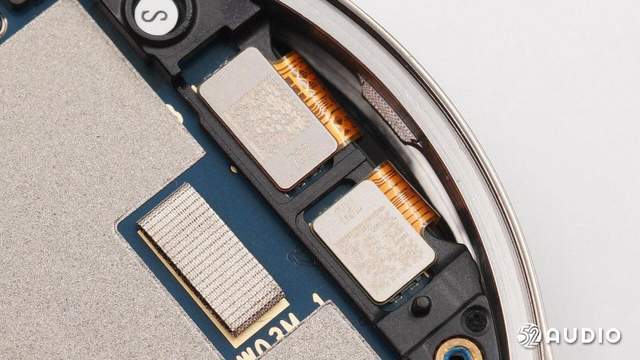

拆下金属盖板就可以看到底下的BTB连接器了 。
文章图片

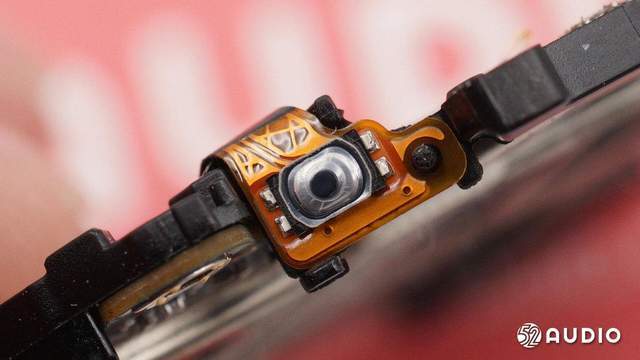

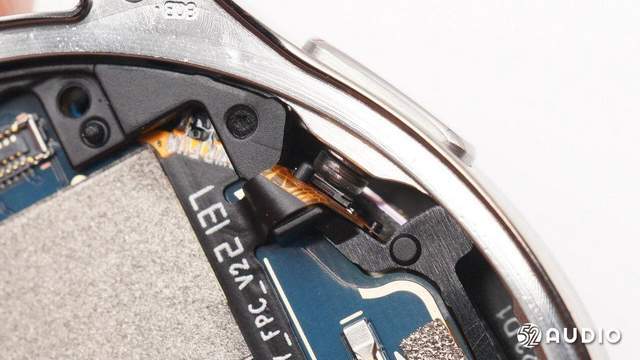

在手表中框的另一侧我们可以看到对应手表外侧按键的微动按键 。
文章图片
拧下主板固定螺丝 ， 将手表主板从手表中框上取下来 。
文章图片
vivo WATCH 2中框腔体内部结构一览 。
文章图片

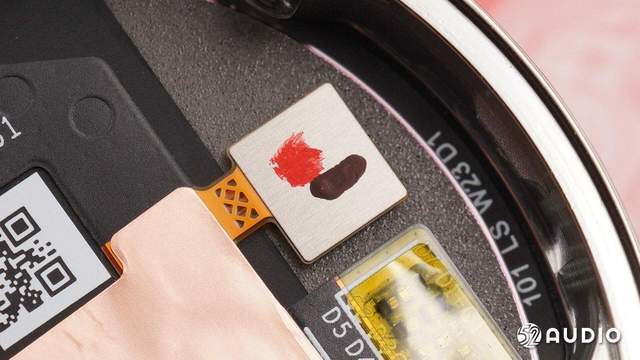

屏幕上设有光学传感器 ， 用于为手表提供感知外界亮度从而进行屏幕亮度自动调节的功能 。
文章图片

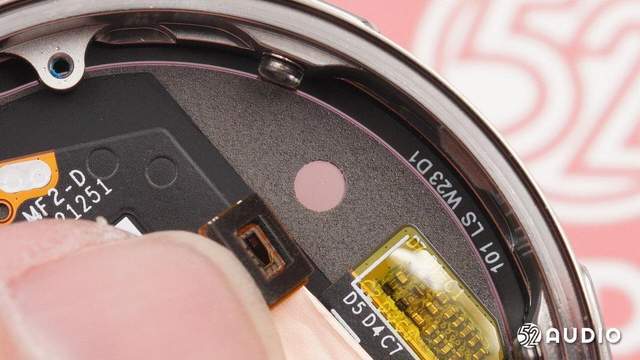

掀起光学传感器 ， 屏幕上的垫片对应传感器的位置有进行开孔 ， 方便传感器感知外界光线 。
文章图片
光学传感器正面一览 ， 四周设有防尘垫圈 ， 防止灰尘进入导致传感器工作失常 。
文章图片

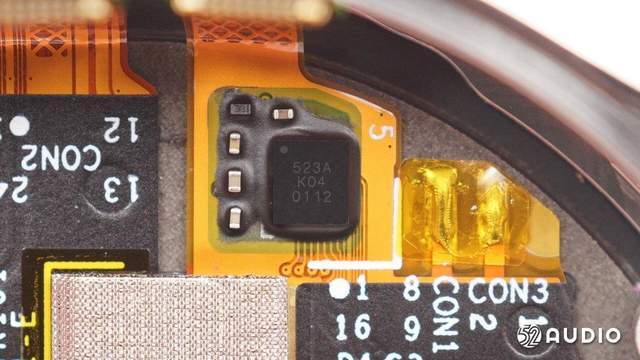

丝印“523A K04 0112”为屏幕供电的IC 。
文章图片

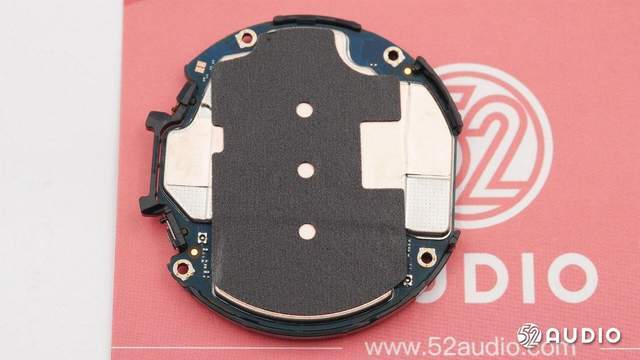

vivo WATCH 2主板背面一览 ， 主板背面有大量的铜箔进行辅助散热 。
文章图片

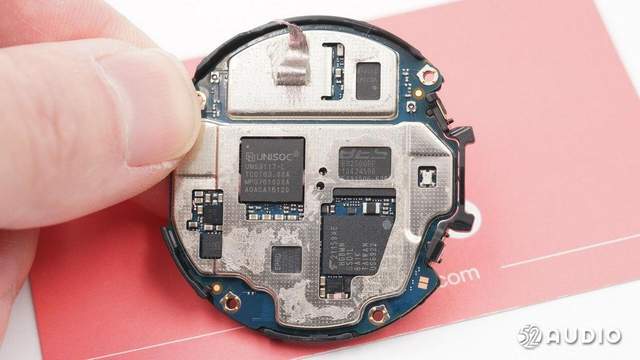

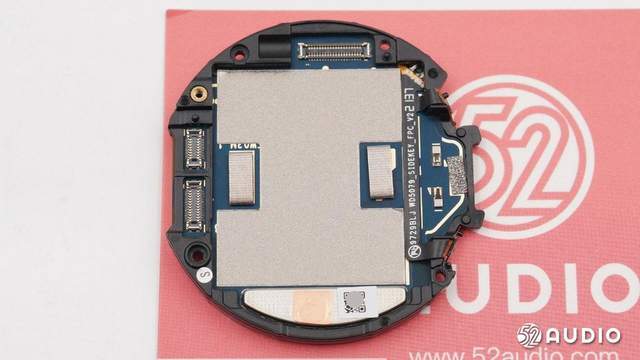

手表主板背面一览 ， 在主板的背面有大面积的金属罩用于防止元器件受到干扰 。
文章图片
连接到扬声器的金属弹片 。
文章图片

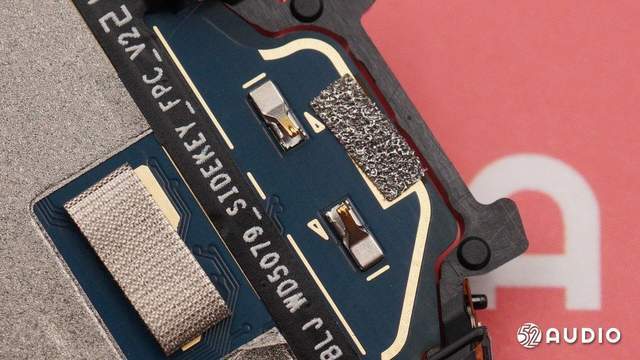

vivo WATCH 2主板侧面设有微动按键 ， 对应手表中框上的按键 。
文章图片

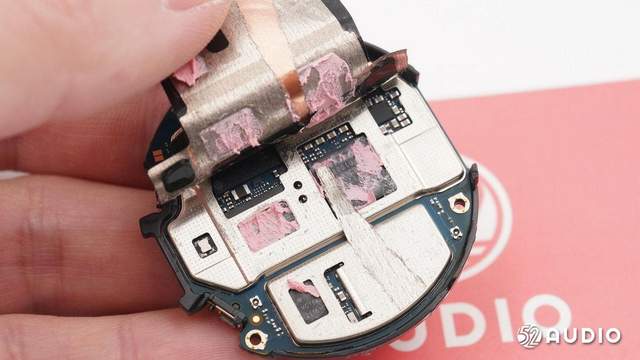

撕开主板背面的铜箔 ， 在散热铜箔上还涂有散热凝胶用于为芯片散热 。
