700X水泵控制阀安装在水泵出口 ， 用于给水、空调、消防管道系统 。 介质为水 ， 温度≤80℃ 。 在水泵需停止工作时 ， 先由进口水压使主阀关闭90% ， 再通过行程开关控制水泵停止运转 ， 剩余10%由回水关闭 。 具有止回功能 ， 可有效防止水锤现象发生 ， 保护水泵 。
它由主阀、电磁阀、止回阀 ， 行程开关 ， 针型阀、球阀等零件组成

工作原理：
当水泵工作 ， 通过阀门开始供水时 ， 首先电磁阀通电打开 ， 水经针阀、止回阀（一）进入主阀控制室 ， 经电磁阀 ， 球阀流这一路到出口 ， 主阀膜片上腔压力降低 。 另一路由于导管上的止回阀（二）关闭 ， 介质无法流出 。 在膜片上下腔压力差作用下 ， 主阀芯开启 ， 开始正常供水 。

需要停止供水时 ， 电磁阀关闭 ， 主阀膜片上腔停止排水 ， 控制室压力升高 ， 主阀芯开始关闭 。 当关闭至90%时 ， 主阀上部行程开关输出停泵信号 ， 水泵停止运转 。 此时下游回水经止回阀（二）进入主阀控制室 ， 由于止回阀（一）关闭 ， 膜片上腔介质无法流出 ， 制室压力升高 ， 主阀逐渐关闭 。

总结：
一.电磁阀开启时 ， 主阀开启 。 电磁阀关闭后 ， 主阀随之关闭90% ， 水泵停泵后 ， 主阀缓慢关闭 。 电磁阀电压常用为交流AC220V或直流DC24V ， 常闭式 。 在电磁阀线圈损坏时 。 电磁阀可以关闭 。 进而主阀保持关闭状态 。 电磁阀也可以选用常开式 ， 这时主阀保持常开 。 根据工艺需要和安全选用电磁阀的常开、常闭状态 。

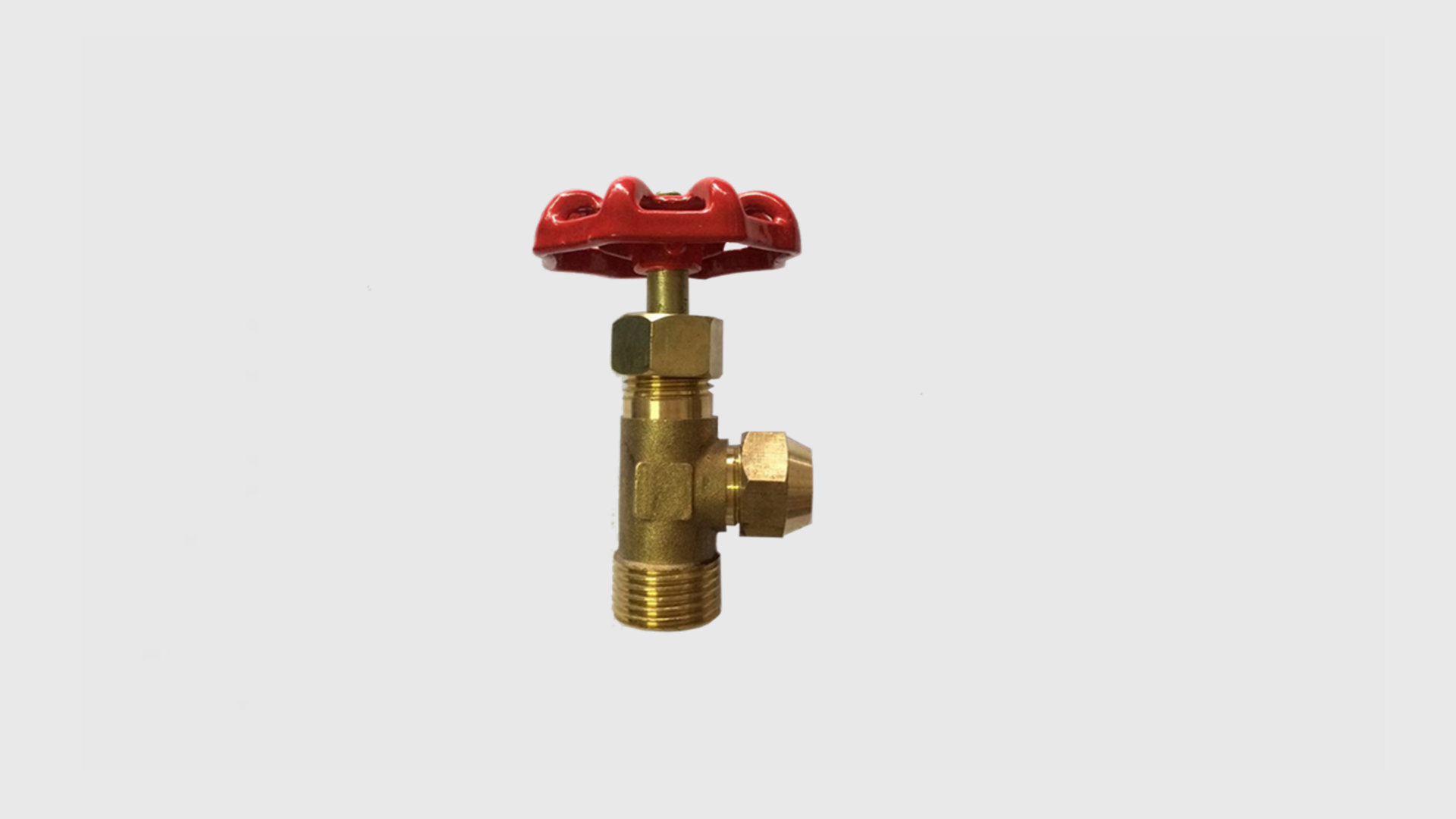

二.  导管上针型阀可以调节主阀关闭时间 。 顺时针关小针阀 ， 可以使主阀芯关闭时间变长 ， 起到缓闭效果 ， 减小水锤现象 。 逆时针加大针阀开度 ， 则主阀关闭时间变快 。 主阀关闭时间在30S-60S内可调 。

三.行程开关通过主阀芯控制 ， 当主阀芯关闭90%时 ， 输出信号到水泵控制线路 ， 水泵停止工作 。 有选用摆臂开关 ， 也有选用接近开关式 。

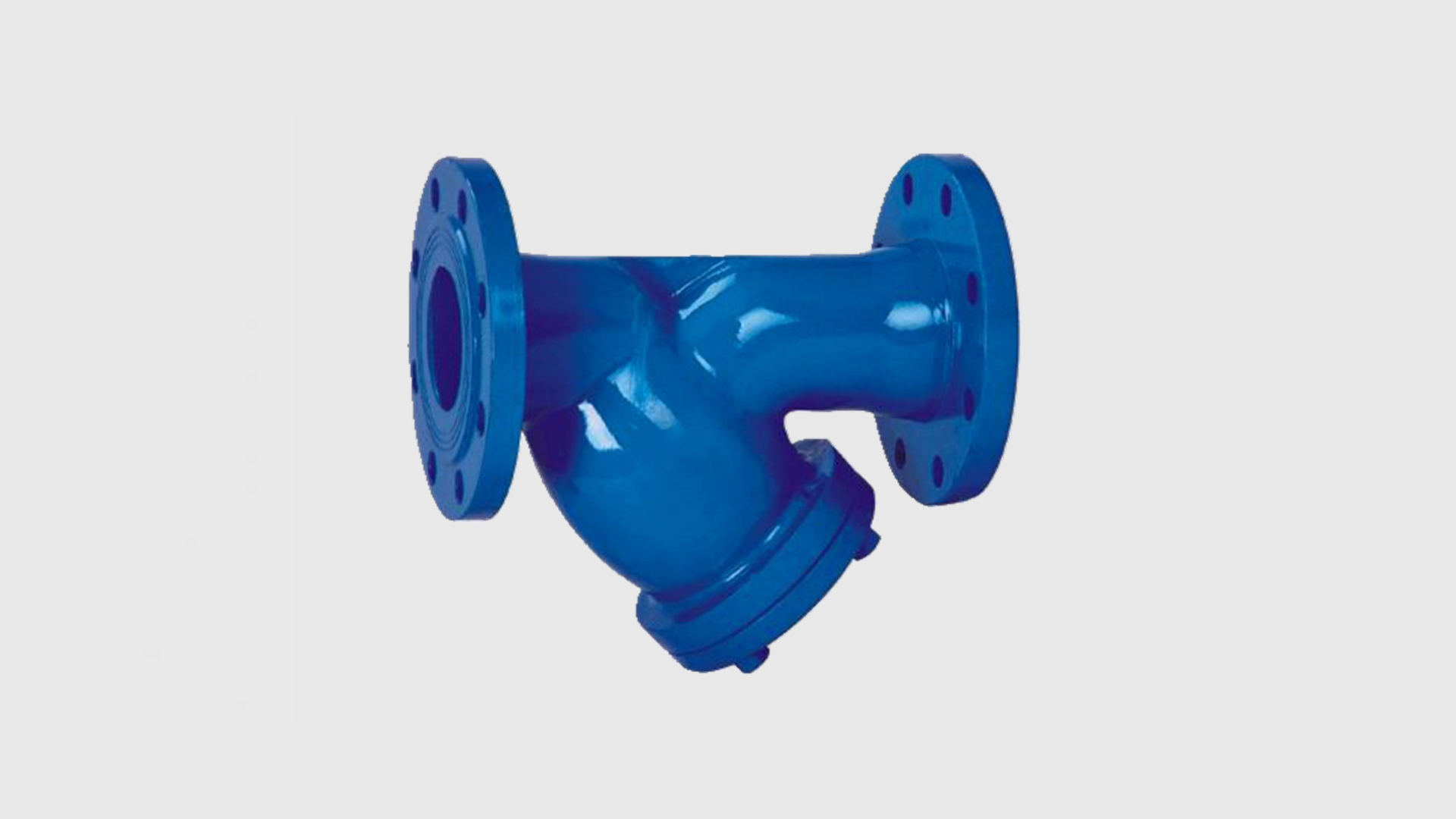

四.主阀前面要安装过滤器 ， 防止杂质堵塞导管和针型阀、电磁阀、止回阀 。 杂质也会造成主阀芯关闭不严 ， 造成阀门控制失灵 。

五.安装示意图
