(1) 稀土永磁材料是电机转子的核心原材料 ， 决定了电机功率密度的上限 ， 目前主流方案是烧结钕铁硼 。 由于稀土储量集中在国内 ， 我国企业掌握稀土永磁材料85%左右的产能 。 海外主要企业为日立金属、信越化学 ， 主要供应日系市场需求 ， 其他海外市场均由中国企业掌控 。 烧结钕铁硼的多项核心专利由日立金属掌控 ， 国内厂商必须得到日立金属的专利授权才可出口 。 (2) 功率模块是电机控制器的核心部件 ， 主要通过功率半导体高频开关进行DC-AC转换 ， 并调节驱动电机的电流、电压 ， 实现精确控制 。 目前英飞凌、三菱电机等海外巨头掌握绝大部分市场份额 。 (3) 下游系统集成主要为Tier 1供应商及整车厂 。 目前电驱动系统仍处于发展期 ， 标准化程度较低 ， 因此整车厂自产、供应商定点开发两种模式占据主流 。

文章插图

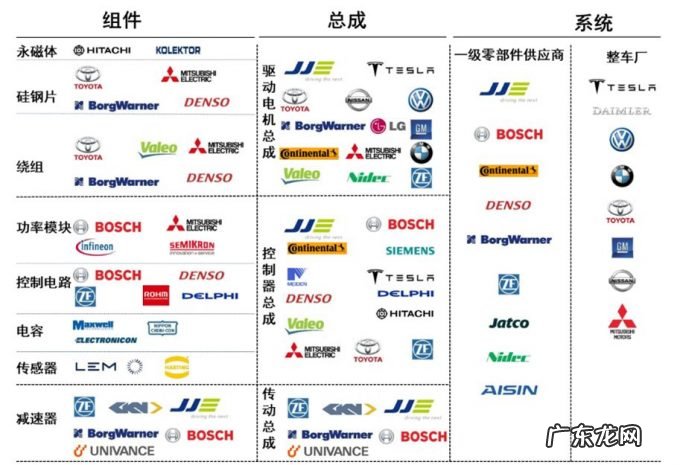

图八： 电驱动系统产业链
（资料来源： 精进电动  ， 本翼资本整理）
2.2 现状——主流方案为永磁同步电机
(1) 技术路线：目前驱动电机的主流方案为永磁同步电机 ， 配套占比达96.6% ， 覆盖绝大多数品牌及车型；交流异步电机占比2.8% ， 主要配套蔚来ES8/EC6的后置电机、特斯拉Model 3/Model Y的前置电机及岚图FREE、奔驰EQC等车型 。 此外 ， 宝马X3EV配备他励同步电机 ， 市场占比仅为0.6% 。

文章插图

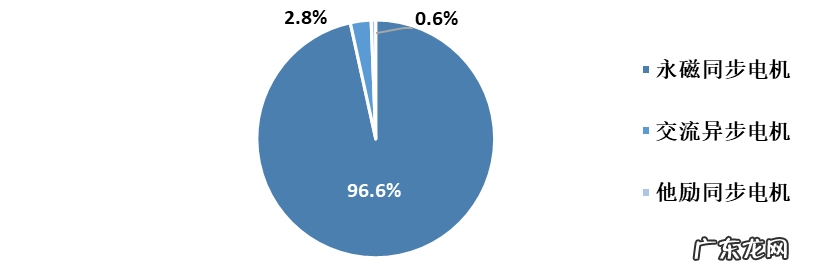

图九： 驱动电机技术方案格局（2021年9月）
（资料来源： 第1电动网  ， 本翼资本整理）
永磁同步电机转子由永磁体构成 。 永磁体本身能够产生稳定磁场 ， 因此不需要持续消耗额外的电能进行转子励磁 ， 运行时转子没有铜损和铁损 ， 也没有集电环和电刷的摩擦损耗 ， 产生的热量少 ， 对散热方案的要求低 。 因此永磁同步电机具备效率高、体积小、重量轻 ， 功率密度高四大优势 ， 成为主流技术路线 。 此外 ， 稀土永磁材料产能集中在国内 ， 供应链角度也具备成本竞争力 ， 低端车型的永磁同步电机价格在千元级别 ， 高端车型的永磁同步电机成本也可控制在2万以下 。 缺点在于振动、高温等极端情况会使得永磁体产生“退磁”现象 ， 导致电机性能下降 。

文章插图

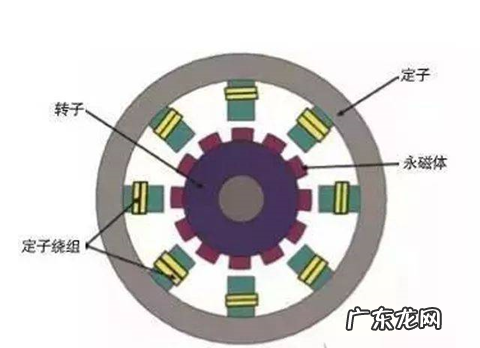

图十： 永磁同步电机构造示意图
（资料来源： 公开资料  ， 本翼资本整理）
交流异步电机（感应电机）转子由铜/铝材料制成 ， 转子的转速总是慢于定子旋转磁场的转速 ， 在磁场内切割磁感线 ， 产生感应电流 ， 并通过电流的磁效应获得转矩 。 异步电机不需使用稀土永磁材料 ， 原材料成本低于永磁同步电机 。 缺点在于功耗高且占用空间大 ， 在效率与功率密度方面均不及永磁同步电机 。 高端车型空间相对宽裕 ， 电池组容量大 ， 续航能力强 ， 因此交流异步电机在高端细分市场占有一定份额 。

文章插图

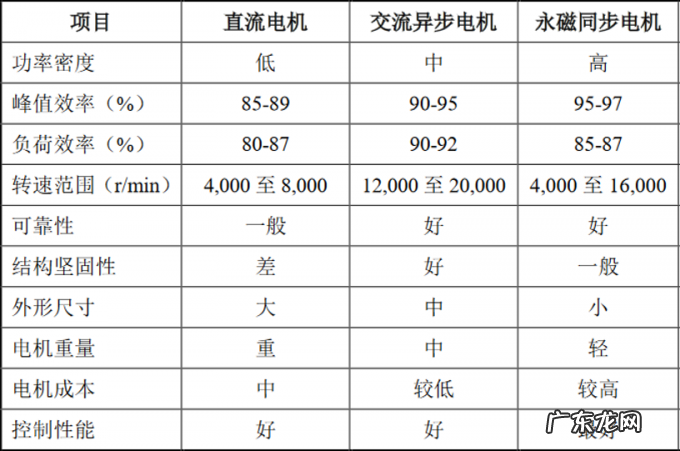

表一： 不同种类驱动电机指标对比
（资料来源： 精进电动  ， 本翼资本整理）
(2) 数量：驱动电机是电动汽车必不可少的核心部件 ， 理论上每辆电动汽车（包括混动、纯电动、燃料电池汽车）都必须配备至少一台驱动电机 。 后置单电机方案目前在中低端市场占据主流 。 此外 ， 特斯拉、蔚来、理想、小鹏等高端品牌普遍采用双电机方案 ， 通过配备前、后两台驱动电机实现“四驱” ， 提升动力性能及驾驶体验 。
