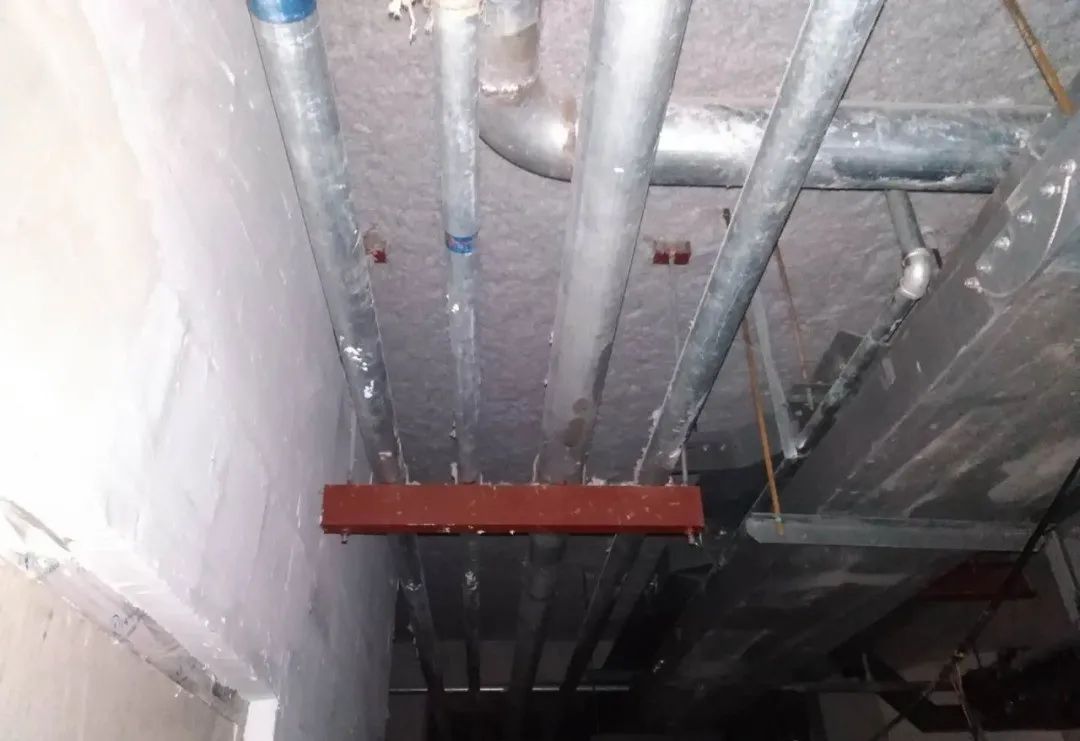

该工程地下一层为自行车车库及设备用房 ， 首层及二层为社区配套商业 ， 三至十三层为小户型公寓 。 鉴于本工程机电系统专业工程较多 ， 专业技术性强、户型小 ， 地下室走廊管道排布空间小 ， 管道密集 ， 净高要求高 ， 各专业之间综合管线施工复杂、施工组织难度大的特点 ， 组织施工时应对机电系统各专业工程的协调管理及配合服务的任务进行分解；总包对各分包单位的管理协调难度大 。
机电与土建配合的重要性
结合机电现场实际施工情况 ， 反复推敲 ， 现场存在问题怎样杜绝？怎样做个合格工程？这就需要提前策划 ， 机电安装和土建施工的配合是整个工程重点 ， 机电安装各施工工序及时插入和相互协调配合是保证工程施工进度、控制工程质量的重要环节 ， 是保证水电与土建配合达到有条不紊、顺利开展的重点 。
本工程机电与土建总体配合内容
（一）外墙二次结构砌筑完成：水电配合墙体相关电气插座预埋；
（二）内墙厨卫反坎浇筑完成：水电配合相关电气插座预埋；
（三）箱底盒、线盒二次结构砌筑：箱底盒、线盒在预埋时候要考虑到烟道、陶立板的直线运输不能碰撞 ， （二次结构单位施工洞可以从户内公用通道曲线运行 ， 作为后期的施工通道）如下图：附图一、附图二；

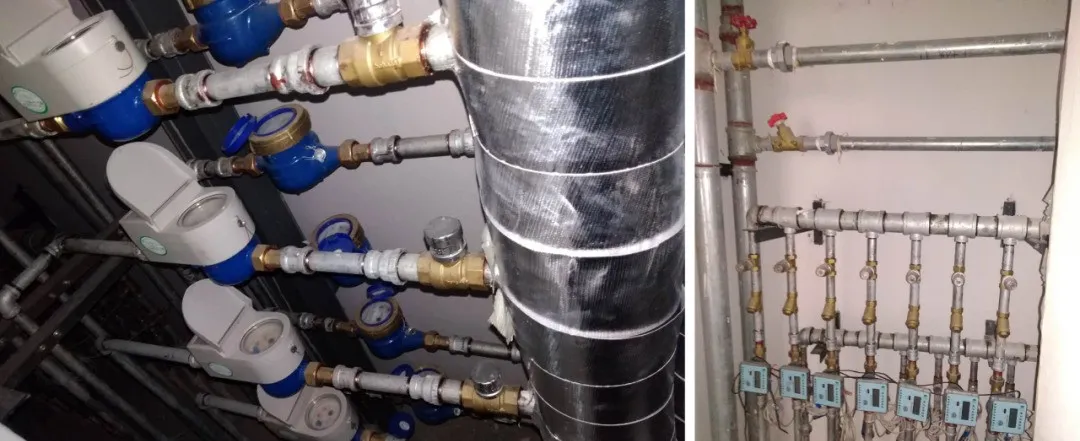

（四）样板先行 ， 节点做法：箱底盒先墙体砌筑 ， 箱体安装预埋作为后期施工依据；局部管井内管线多 ， 砌筑麻烦 ， 必须先样板引路后 ， 能让水电在过程中改进 ， 达到最终的二次预埋效果 。
附图一、二楼层材料运输 ， 直线运输还是采用公用过道曲线运输 ， 具体与土建确配合定方案 ， 保证后期满足楼层道路畅通人员施工及运输要求 。


二次结构对开槽部位的水电处理要求：
水电留槽、留洞时 ， 处理方法两种 ， 第一种处理方法是随砌筑工程同步进行管路安装；另一种处理方法是在砌筑工程完成之后 ， 抹灰之前 ， 进行二次配管剔槽处理 ， 剔槽深30MM ， 宽60MM ， 用切割机进行切割剔槽 。 管路安装完毕后 ， 用干硬性混凝土填实 ， 外侧用L=20MM@300圆钉钉牢100MM宽钢板网 ， 最后进行抹灰作业 。 本方案要求采用第一种方法 ， 即水电管线留置随工程砌筑同步进行 。 第二种方法为局部改线时的处理方法 ， 应尽量避免 。 见下图：
特殊部位做法：补槽工序繁琐 ， 耗工耗料 ， 有难度 ， 尽量避免 。

二次结构与机电间配合范围：

安装总体要求
1、土建在二次结构墙体砌筑前 ， 所有的管路畅通 ， 并穿好带线；
2、预埋定位时 ， 对照施工图纸对电箱底盒的标高、位置要逐个核对；
3、所有钢管内外壁均要除锈 ， 并做好防腐、刷油处理 ， 禁止在安装完后有黑管 ， 刷油到位；
4、焊接钢管入盒要里外带根母 ， 线盒与焊接管必须焊接跨接地线 ， 二次墙体内的箱盒施工完毕要立即封堵 ， 防止杂物侵入；
5、文明施工 ， 成品保护（关键是线盒封堵与线盒内用泡沫的保护盒体内无砂浆污染） 。
结合本工程样板引路为参考；参见其它标段部分做法为依据及结合规范要求施工：（1）二次结构箱底盒、电气配管要求；（2）防雷、跨接线要求；（3）过程控制要求；（4）精装修配合要求 。
