地暖已经是比较常见的采暖方式 ， 然而有的家庭安装的地暖始终达不到效果 ， 有的家庭安装的地暖效果非常好 ， 除了安装上符合标准外 ， 地暖设计是否合理也非常关键 。 地暖设计的优劣是从源头上解决供暖不热和过热这两种极端现象的根本措施 ， 一旦地暖施工完成 ， 再想改变不合理的设计将付出很大的代价 。

地暖系统设计应该考虑哪些因素？一、散热量计算
热负荷：垂直相邻的各房间 ， 除顶楼以外 ， 各房间应该按照房间供暖热负荷扣除来自上层流出来的热量 ， 最终确定房间所需要的实际热负荷 ， 适用于集中供暖（在《辐射供冷供暖技术规程》中当供水温度平均为45℃时 ， 有本层楼的散热量 ， 也有向下的散热量） 。 通常有保温的住房热负荷为70-90瓦/平米 ， 没有保温的住房热负荷为100-110瓦/平米 ， 根据各地建筑保温性能不同 ， 单位面积热负荷有所不同（例如成都地区住房保温效果差 ， 冬季湿度比较高 ， 单位面积的热负荷需要设计在110-130瓦/平米） 。

供暖时间：集中供暖和分户供暖的用户在计算单位面积热负荷的时候 ， 需要考虑间歇供暖和相邻房间不供暖时房间之间热传递等因素 ， 适当调整修正系数 ， 最终确定房间实际热负荷值 。

地面遮挡物：地暖在设计时应考虑地面覆盖率的问题 ， 例如定制柜体、无腿沙发、无腿床铺、榻榻米等被遮挡物覆盖地面 ， 考虑家具遮挡对地面散热量产生的影响 ， 毕竟有家具遮挡的地方 ， 也是有热量散发出来的 。 地面遮挡物会减少地面有效散热面积 ， 从而增大房间单位面积热负荷 ， 并且不同类型的家具产生影响的程度也不同 ， 地暖对家具材质也有应该的影响 ， 实木家具很容易烤变形 。

二、地暖盘管回路设计

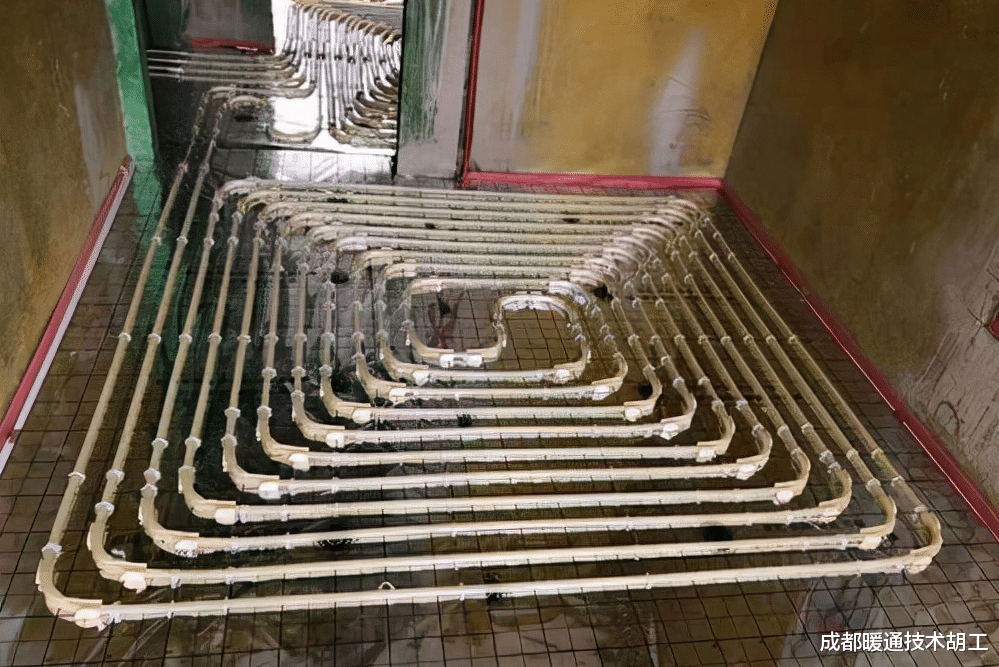

地暖回路划分：合理划分每一个地暖盘管回路区域 ， 尽量做到一个房间独立控制 ， 避免与其他管线交叉 。 如果房间面积较大 ， 可以采用两个回路或者更多回路供应一个房间的方式 ， 不能相邻房间之间混合使用同一个回路 。 此处需要注意铺设地暖盘管不应有接头 ， 当地暖盘管出现破损时 ， 可以选择重新铺设该回路；当无法重新铺设地暖盘管时 ， 应采用相应牢靠的接管方式 ， 并且需要做好地暖压力测试 ， 在检测无渗漏之后方可恢复地面材料继续供暖 。

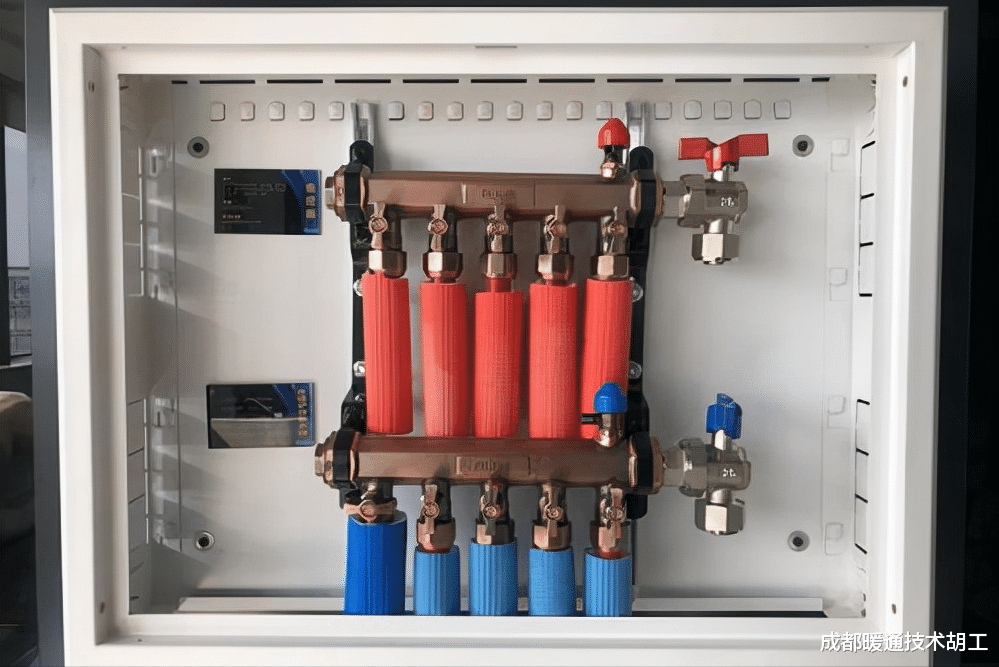

分集水器回路数量：同一套分集水器连接出来的地暖回路管长应保持一致 ， 可以避免系统阻力不同、冷热不均以及材料浪费 。

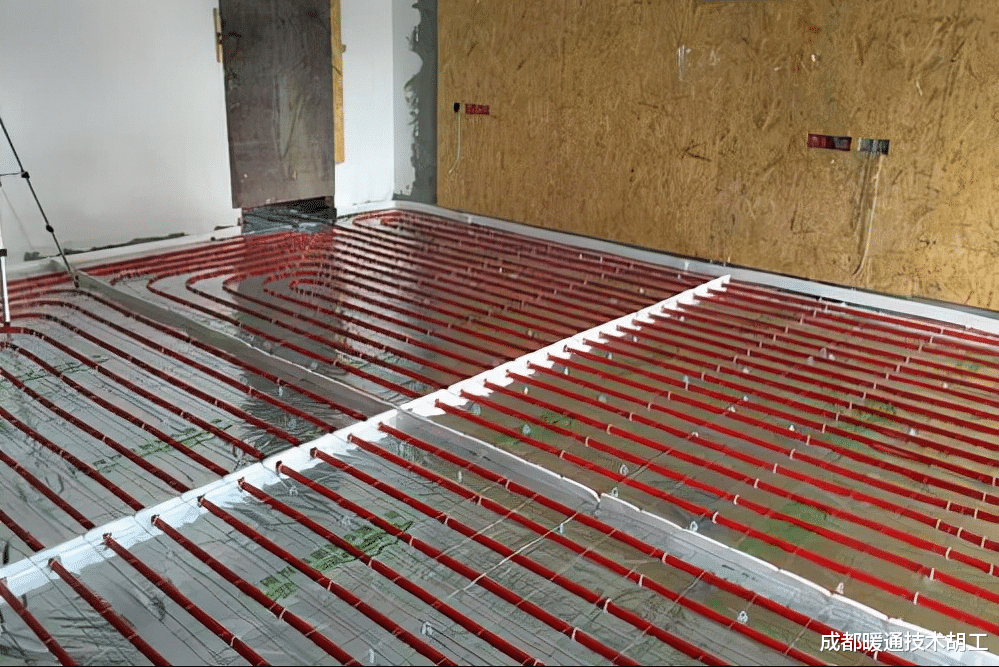

伸缩缝和沿墙保温条设计：当地暖面积超过30平方米或者边长超过6米的时候 ， 应在6米以内范围设置伸缩缝 ， 伸缩缝的宽度不应小于8mm ， 用于缓解地暖发热产生的热膨胀力 。 在与内外墙、门槛石、柱子等交界处应设置侧面绝热层（沿墙保温条） ， 减少热量流失和缓解膨胀压力 ， 可采用聚乙烯泡沫塑料板 ， 厚度为20mm ， 连接处不能留有缝隙 ， 可以使用10mm搭接方式 。
