基坑设计什么最难画？现场施工哪里最难做？节点！本文为你详细总结基坑逆作法节点构造，快来学习一下吧。
两墙合一做法
“两墙合一”是将围护墙兼为结构墙或部分结构墙，合理的利用围护墙，降低造价，是绿色施工的体现。
整体式“两墙合一” ，在地下连续墙内侧设置300左右的叠合墙（衬墙），依靠两墙将地下水封堵在外部。
分离式“两墙合一” ，在地下连续墙幅接头处设置壁柱，壁柱间设置砖或混凝土隔离衬墙，采用“疏导”的方式防水，在地下连续墙和衬墙之间设置排水沟，如有渗漏，水从排水沟排出。

a）与地下连续墙有连接钢筋 b）与地下连续墙无连接钢筋整体式“两墙合一”节点

分离式“两墙合一”节点地下连续墙与底（楼）板的连接

地下连续墙与底板连接1、水平结构逆作中的临时围护墙与楼板节点
临时围护墙支撑以楼板代替，因此围护墙与水平楼板间需形成可靠的支撑体系，以保证其传递围护墙的水平力。一般通过传力型钢进行传递。

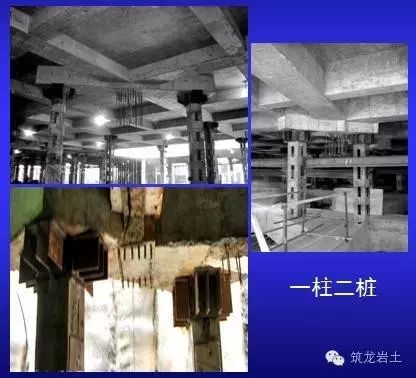

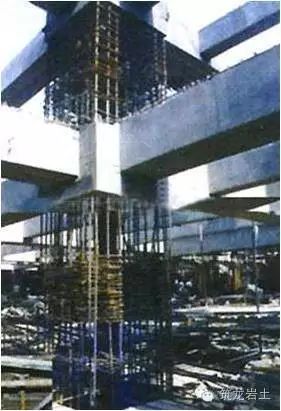

临时围护墙与楼板的连接钢格构柱与梁板节点

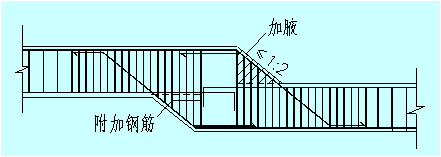

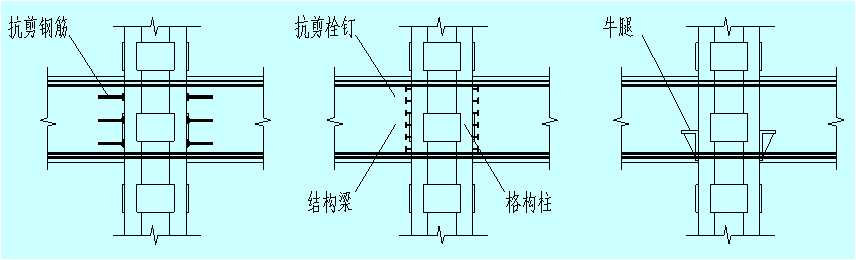

需考虑两方面问题：其一，永久柱未形成，楼面梁（板）搁置在格构柱上，要考虑节点处竖向力的传递，在格构柱上设置抗剪构造钢筋、栓钉或钢牛腿；其二，格构柱钢板影响梁纵筋直接贯通，可在梁节点处水平加腋。
