配电设计是整个家里最最重要的工程 ， 也是很多人在最初装修的时候最懵逼的地方 。 上论坛取经总会听到一些名词“一路”、”总开“ ， 这些又是什么意思呢？
所以说装修中最难懂的就是电路工程了 ， 为什么这么说呢？
因为有许多仿若古埃及问的专有名词 。 但其实 ， 它们其实也没有那么可怕 ， 就像怪物史莱克有一颗善良的心 ， 也会带着无辜的眼神说：”你可以在靠近我一点 ， 多了解我一些 。 “
通常半包式装修 ， 在水电改造阶段工长会提供电线、水管等材料 ， 但开关、插座、空气开关、漏电保护器、配电箱通常由业主自行购买 。
咱们仔细说说这几件“小玩意” ， 因为它们对安全、实用、美观的装修至关重要 。

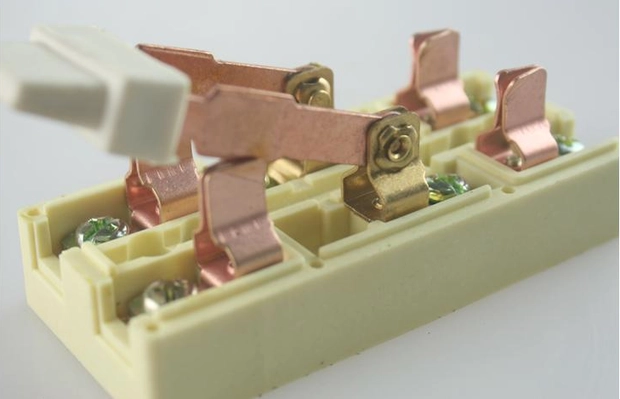

【不想被糊弄，空气开关、漏电保护器、配电箱你都了解吗？】空气开关简称空开 ， 别名很多 ， 如微型断路器、微断、小型断路器都是它 ， 英文简称MCB 。 空气开关主要的功能是电线短路或者电量超载时 ， 它会”跳闸” ， 从而保护电弧不被烧毁的开关装置 ， 功能类似过去老房子用的保险丝 。

空开按极数（P）分1P 2P 3P 4P四种 ， 家庭常用就是单极1P和二极2P ， 适用于额定电压220V ，  3P、4P因为是适用380V的家装基本不会用 。
1P空开只有一个接线头 ， 接一根火线 ， 跳闸只断这根火线；2P空开有两个接线头 ， 接一根火线和一根零线 ， 跳闸后火线和零线一起断 。

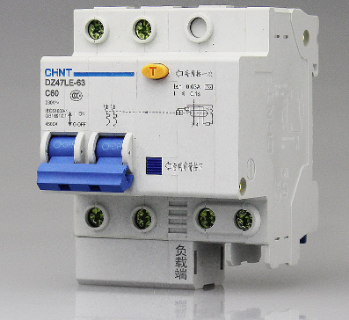

 漏电保护器简称漏保 ， 是一种电气安全装置 。 将漏电保护器安装在低压电路中 ， 当发生漏电和触电时 ， 且达到保护器所限定的动作电流值时 ， 就立即在限定的时间内动作自动断开电源进行保护 。
可以理解成“升级版的空开” ， 比普通空开多了一个有漏电保护功能的模块 ， 不仅电流过大会跳闸 ， 漏电也会跳闸 。
漏电断路器比空气开关大只 ， 外壳上会注明RCBO或中文漏电断路器 ， 还会有一颗测试按钮 ， 按一下就断电 ， 证明漏保没有坏掉 ， 建议每个月按一下 ， 可以测试漏电跳闸功能是否完好 。

一个漏电断路器16AIP的要60-120元 ， 但同规格的空气开关约12-24元 ， 因此该装漏电装置器的地方就用空气开关代替了 ， 这是十分严重的问题！
但若真的预算有限 ， 无法每个回路都装上 ， 建议至少有水的地方 ， 如厨房、卫生间等处要装 ， 电热水器、高功率洗烘衣机等用水电器也要装 ， 现在电器质量不一 ， 假货也多 ， 若真的漏电你会感谢自己装了漏电断路器 。

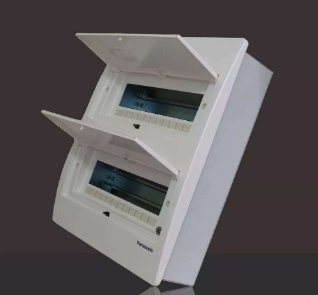

就是把家里的空开和漏保都集成装在一个长方形盒子里 ， 盒子外壳一般金属（冷轧钢板）或者工程塑料（ABS） ， 里面按规定接线 ， 红的火线 ， 蓝的零线 ， 黄绿的地线 。

• 配电箱买多大的？


先算位数 。 按宽18mm 的1P空开是1位 ，  2P空开是2位 ，  1P+N漏保通常2位 ， 大致算下来 ， 小户型12位左右 ， 中大户型24位左右 。
配电箱标准位数有8、12、16、18、20、24、36位 ， 假如你算出自家需要12位 ， 那不如买个16的 ， 留点富余空间 ， 万一以后加漏保或者加电路呢（比如新买个烤箱） 。
